一例led灯恒流电源电路图，led吸顶灯二种常见故障分析

led灯恒流电源电路图

LED吸顶灯最易出故障的地方，一是灯珠烧坏，二是驱动器无输出。

当遇到此类故障时，先打开吸顶灯的灯罩，查看下LED灯珠是否烧坏。吸顶灯的灯珠一般采用贴片的5730灯珠，工作电流比较大，由灯罩罩着，在夏季高温环境下，如果散热不好，就会导致灯珠过热而损坏。

吸顶灯由多个小的LED灯珠串联而成，如果有灯珠烧坏，就会导致整个吸顶灯不亮。

一般坏的LED灯珠内部发黑或带有小黑点。当发现灯珠损坏时，直接更换同型号的灯珠就可以了。如果手中没有这种灯珠，可以直接用细导线将损坏的灯珠短路，整串灯珠就会被点亮。

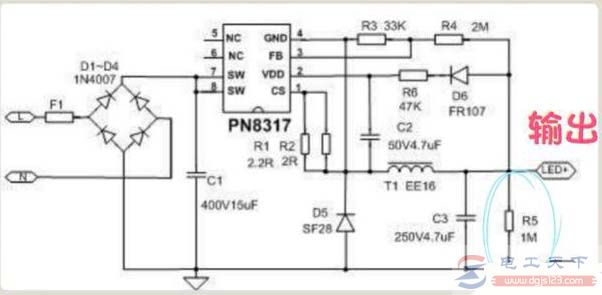

上图：LED吸顶灯的恒流驱动电路。
