plc外围接线图与接线方式

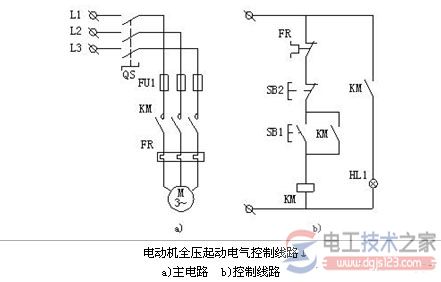

有关plc外围设备的接线图，包括接触器、热继电器、启动与停止按钮等，电动机全压起动电气控制线路的接线图，需要的朋友参考下。

电动机全压起动控制的接触器，电气控制逻辑由交流接触器KM线圈、指示灯HL1、热继电器动断触头FR、停止按钮SB2、起动按钮SB1及接触器动合辅助触头KM通过导线连接实现。

合上QS后按下起动按钮SB1，则线圈KM通电并自锁，接通指示灯HL1所在支路的辅助触头KM及主电路中的主触头， HL1亮、电动机M起动；按下停止按钮SB2，则线圈KM断电，指示灯HL1灭，M停转。
