网线水晶头怎么接，T568B网线水晶头接法全过程（多图）

有关网线水晶头的接线方法，常见的网线水晶头有568A与568B二种，不同的网线水晶头在接线方法上大同小异，以T568B网线水晶头为例介绍接线方法，所用到的工具有网络压线钳、网络测试仪等，有需要的朋友参考下。

之前介绍过网线插座水晶头怎么接线的方法，本节再介绍下家中网线水晶头的接线过程，有图有真相，一起来学习。

首先，看下8根线的排序。

568A标准：

绿白—1，绿—2，橙白—3，蓝—4，蓝白—5，橙—6，棕白—7，棕—8

568B标准：（√）

橙白—1，橙—2，绿白—3，蓝—4，蓝白—5， 绿—6，棕白—7，棕—8

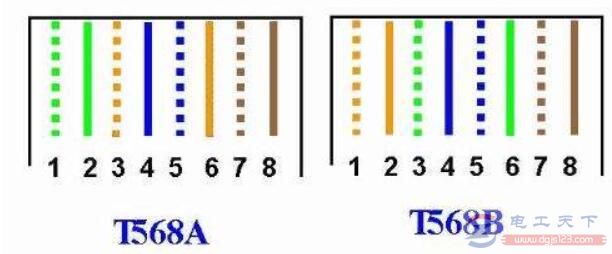

图1：两种接线排序

1,2 线是一个绕对,3,6 线是一个绕对,4,5 线是一个绕对,7,8 线是一个绕对，双绞线中4/5，7/8这四根线没有定义，则1.2.3.6这四根线别接错就行。

以上接线方法只适用于百兆以内的家用接法，千兆以上的8根线要求更高。

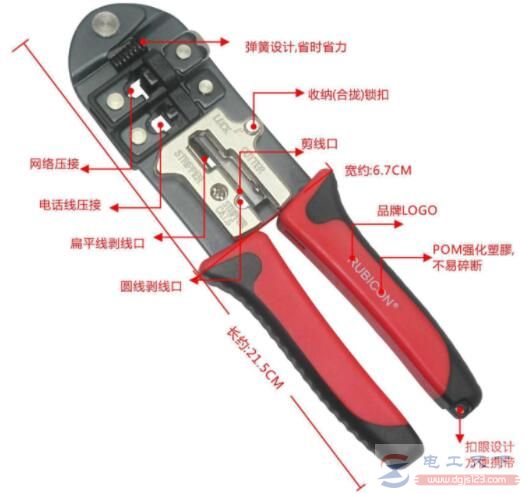

图2：网络压线钳

先用压线钳将网线剥大约3公分左右的外皮，然后8根线排好序。
