三相时控开关接线图的多种接线方式

提到三相时控开关的接线图，常见的接线方式有直接控制方式的接线、单相扩容方式的接线、三相工作方式的接线，这里分享一个三相时控开关接线图。

1、直接控制方式的接线

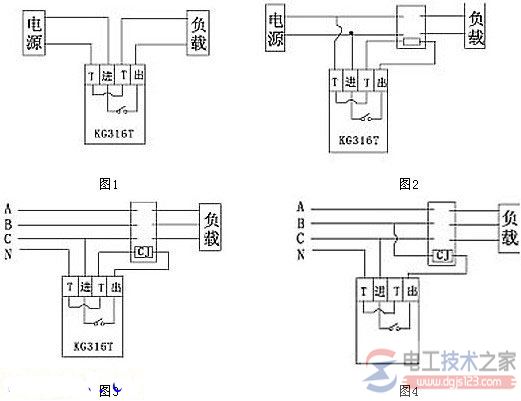

被控制的电器是单相供电，功耗不超过本开关的额定值(阻性负载不超过25A,感性负载不超过20A），可采用直接控制方式。接线方法如图1所示。

2、单相扩容方式的接线

被控制的电器是单相供电，但功耗超过本开关的额定容量(阻性负载超额过25A，感性负载超过20A)，则需要超过一个容量超过电器功耗的交流接触器来扩容。接线方法如图2所示。

3、三相工作方式的接线

被控制的电器三相供电，需要外接三相交流接触器。接线图3所示，控制接触器的线圈电压AC220V,50Hz。接线图4所示，控制接触器的线圈电压AC380V,50Hz。
