三相异步电动机正反转接线图实例详解

分享下三相异步电动机正反转的接线图，电动机反转的方法，电动机正向启动与反向启动，电动机互锁的分类与作用，电动机可逆运行控制电路的调试方法等。

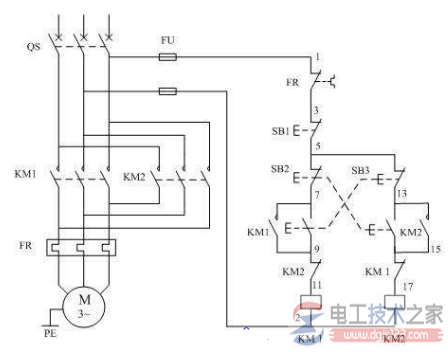

如图：

电动机反转的方法：在正转的线路上,改变通入电动机定子绕组的任意两相电源相序。

为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故。

为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的Y系列三相异步电动机正、反两方向运行的控制路。

一、正向启动

1、合上空气开关QF接通三相电源。

2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时是正向运行，即相序是L1、L2、L3。

二、互锁环节

具有禁止功能在线路中起安全保护作用。

1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
