荧光灯的接线原理图及工作原理说明

有关荧光灯的接线原理图，在荧光灯中启辉器是如何工作的，镇流器、灯管灯丝和启辉器组成一个闭合回路，灯丝发热而点亮，分享一例荧光灯的接线原理图，来了解下荧光灯的工作原理。

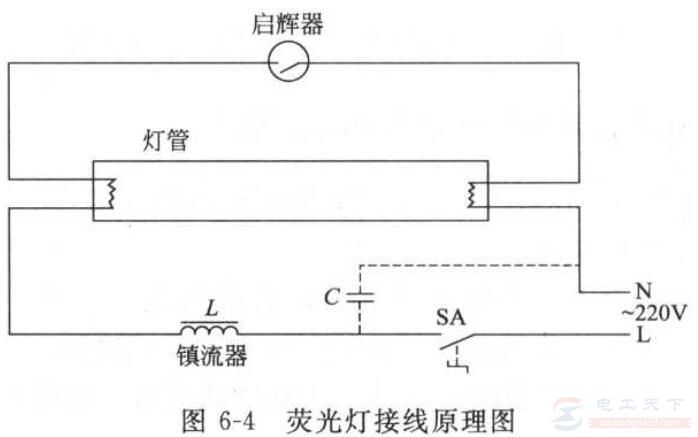

见下图：

荧光灯的工作原理：

当接通电源时，启辉器两极间受电源电压的作用开始辉光放电，U形双金属片受热膨胀与静接触片接触，使镇流器、灯管灯丝和启辉器组成一个闭合回路，灯管内的两组灯丝通过电流，使灯丝得到预热，同时启辉器内接触片因接触，两触片间的电压消失，启辉器辉光放电熄灭，双金属片冷缩并与静接触片分开。

由于两个接触片的突然断开，导致回路中电流突然中断。在镇流器两端产生开路瞬间脉冲高电压，该电压与电源电压一起加在被预热的两灯丝之间，灯管内的惰性气体电离，引起惰性气体放电过渡到水银蒸气放电，水银气体放电的同时，辐射出看不见的紫外线，紫外线激发灯管内壁的荧光粉后发出可见光。荧光灯的发光颜色与荧光粉成分有关。
