一例紧凑型荧光灯的电路图说明

紧凑型荧光灯（CFL）作为一种节能灯具产品，很多都配有电子镇流器和选用E27螺口灯头，是取代白炽灯的唯一适宜光源，这里分享了一例紧凑型荧光灯的电路图，一起来看下。

以下为一款紧凑型荧光灯电路图：

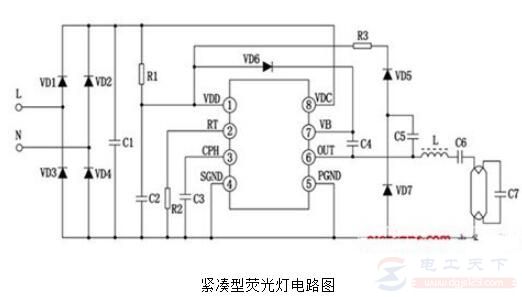

图1：紧凑型荧光灯的电路原理图

在该电路中，除了电解电容C1、电感L外，全部可以用贴片元件，采用并不复杂的贴片机和回流焊机，可以组成产量很高的组装线，用的人工很少，并且可以生产出质量可靠而性能又一致的节能灯。

使用IC芯片，无疑会大大提高现有节能灯的质量档次。

目前，在很多国家中都推出了对优质的紧凑型荧光灯销售给予补贴的政策，为促进紧凑型荧光灯的进一步发展，奠定了良好而坚实的基础。
