变频器主电路接线图及原理解析

分享一例变频器主电路的接线图，对该款变频器主电路接线图做了详细的解析，电源应接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端（U、V、W）上，在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。

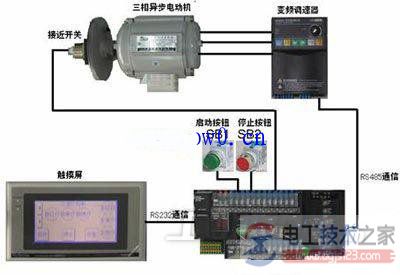

如下图：

1、电源应接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。在控制台上打孔时，要注意不要使碎片粉末等进入变频器中。

2、在端子 ，PR间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。
