BDJC系列电压击穿试验仪使用说明书

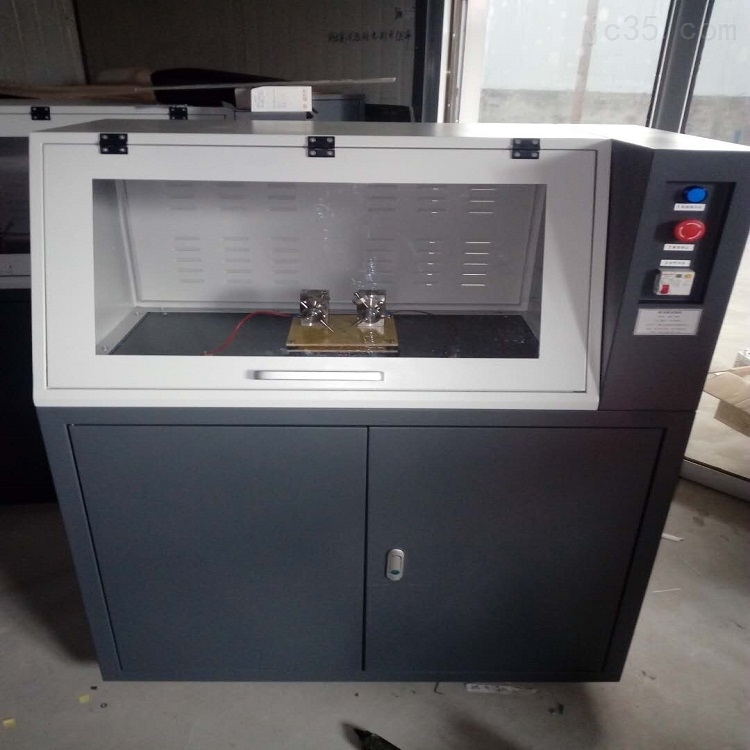

　　BDJC系列 电压击穿试验仪 使用说明书

　　一、概述 BDJC 系列电压击穿试验仪采用计算机控制，通过人机对话方式，完成对绝缘介质 材料的工频电压击穿，工频耐压试验。适用于对固体绝缘材料(如：绝缘漆、树脂和胶、 浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等)在工 频电压下击穿电压，击穿强度和耐电压的测试。仪器对实验过程中的各种数据快速、准 确地进行采集、处理、存取、显示、打印。

　　二、技术指标： 输入电压：AC 220V 功 率： 50kv 以下 3KVA 100KV 5KVA 输出电压：AC 0～所选型号高电压 升压速率： 速度为 0.1kV/s 0.2kV/s 0.5kV/s 1.0kV/s 2.0kV/s 3.0kv/s 5.0KV/s ⒈击穿电压(V)：用连续均匀升压的办法对试样施加工频电压并保持试样发生击穿 时的电压值，以 kV 表示。 ⒉击穿强度(E)：试样的击穿电压值与两个电极间试样的平均厚度之商，以 kV/mm。

　　三、安全说明： 试验在较高电压下进行，所以我们在设计时加以必要的保护措施以防止发生意外。

　　1.试验在试验箱中进行，试样可放在空气中或变压器油中。电压头安全放电距离 对四周均小于 200mm，试验时即使触到箱壁也不会发生危险。

　　2.升压变压器高压侧尾端及仪器外壳是连接在一起的，即仪器外壳与该地点的地 是等电位。

　　3.电路保护：仪器设有过流保护、过压保护、失压保护、短路保护、漏电保护电 路等。

　　四、整机组成：

　　1、升压部件：由调压器和高压变压器组成的升压部分。

　　2、动部件：由步进电机均匀调节调压器使加给高压变压器的电压变化。

　　3、检测部件：由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信 号传给计算机。

　　4、计算机软件：通过智能电路把由检测设备采集的测控信号传给计算机。计算机根 据采集的信息控制设备运行并处理试验结果。 5、试验电极：根据国家标准(1408.1-2006)随设备提供三个电极，具体规格为：Ф 25mm×25mm 两个；Ф75mm×25mm 一个。(订做除外)

　　五、操作步骤：

　　1、试验前的准备：

　　1)打开试验机右侧的总电源开关,预热 15 分钟。

　　2)打开计算机进入 Windows 系统。双击本仪器软件的快捷图标打开试验登录界面 输入登录密码即可进入试验界面。

　　2、交直流试验的切换

　　1)本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆，使测 试回路为脉动的直流电压。实现的过程为，硅堆已经在高压变压器的高压绝缘塔 中，平时用一个短路杆把高压硅堆短接。需要直流试验时，取出短路杆，使高压 硅堆接入测试电路中，这时回路的电压为脉动的直流电压。

　　2)前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该 按钮，设备仅仅是把直流报警电路接入。指示用户，当打开箱门时，您需要对高 压均压球放电。转动放电杆，使放电杆的端部铜球接触高压均压球。建议用户每 次放电铜球接触高压均压球时间大于五秒。

　　4)在直流试验时，计算机也要选择直流状态，否则测的结果是不正确的。简单的说， 交流电压与直流电压有 2 倍的关系。

　　3、电压击穿试验“软件使用说明”：使用前确认数据线已经连接上下位机电源已经打开

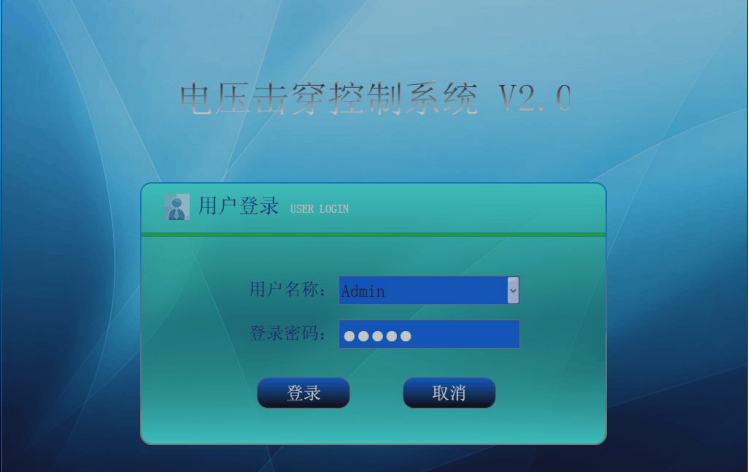

　　第一步：登录 点击“桌面”图标，选择程序组“图标”，执行电压击穿控制系统。

　　用 户 名：输入用户名，管理员用户必须是 admin

　　用户密码：输入用户密码

　　登 录：点击“登录”，系统对用户进行验证通过后进入主界面。

　　退 出：退出登录

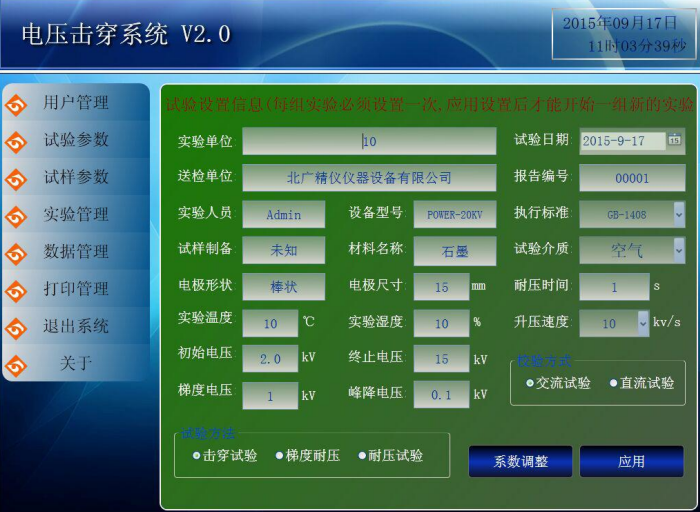

　　第二步：参数设置 登录后进入主界面，然后点击工具栏按钮“参数设置”，如下图。

　　试验单位：对材料进行试验检测的单位名称。

　　送试单位：送材料检测的单位名称 。

　　试验方式：选择进行“交流试验”或“直流试验”。
