普通家用电表怎么接线，附电表的详细接线方法

有关家用电表的接线方式，单相直入式电表，一共四个接线端子，这种类型的家用电表该怎么来接线，电工天下小编整理了普通家用电表的接线图，供大家参考。

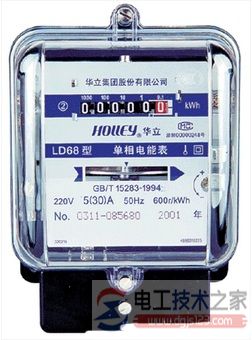

普通家用电表一般是单相直入式电表，一共四个接线端子，其接线方式，见下图：

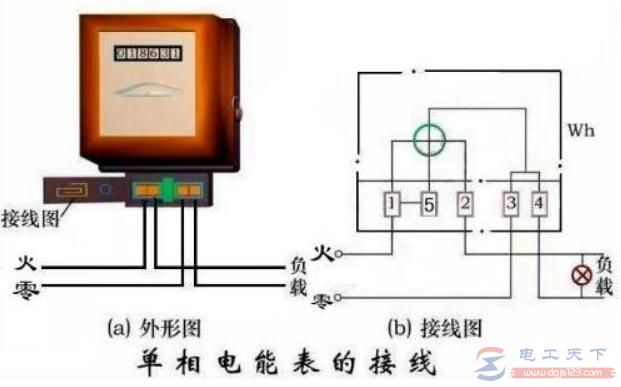

单相电度表共有5个接线端子，其中两个端子在表的内部用连片短接，单相电度表的外接端子只有4个，即1、2、3、4号端子。

由于电度表的型号不同，各类型的电表在铅封盖内都有4各端子的接线图。

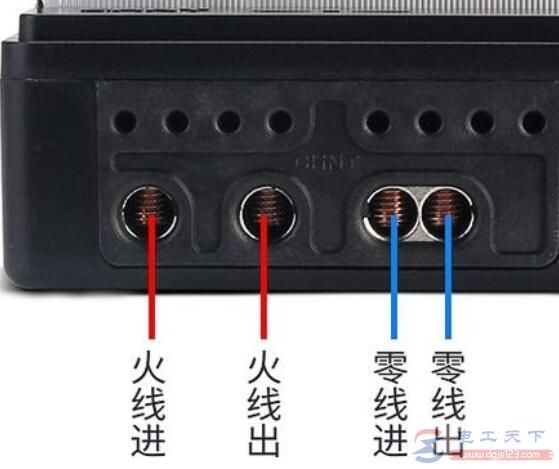

来看下家用电表的接法图：

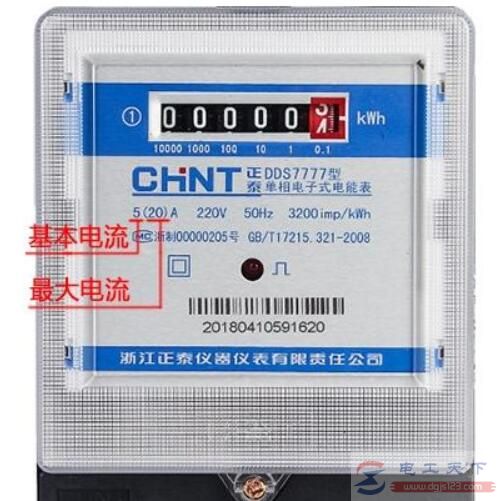

常见电表规格主要有5（20）A、10（40）A、15（60）A、20（80）A、30（100）A。

在选择电表规格时，确保实际电流不超过电表的最大电流，最好能留出一定的余量。
