防雷接地网如何制作，防雷接地网制作方法与技巧

有关防雷接地网的制作方法，标准地网是为防雷提供雷电流的最终去处，地网的好坏直接影响到防雷的效果，要求制作4Ω以下的地网，根据现场实际情况，确定所需的接地网的形状和结构。

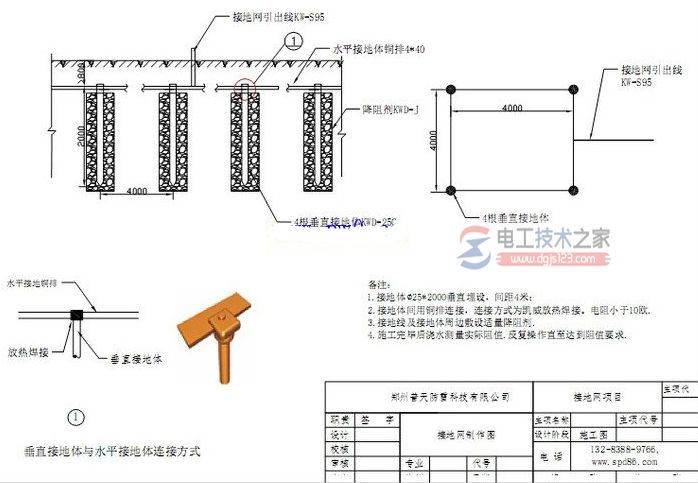

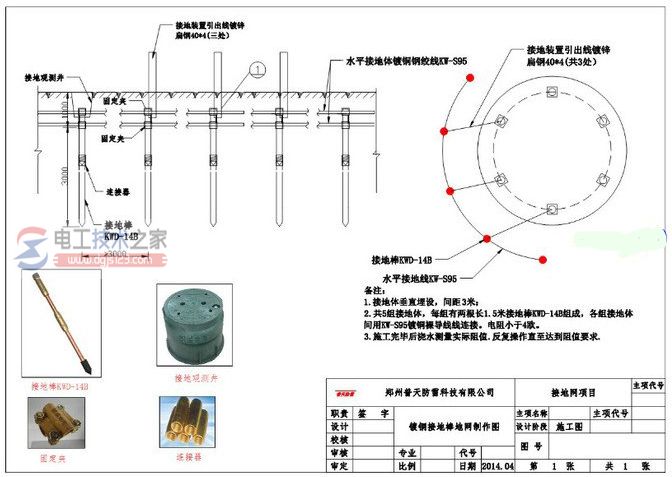

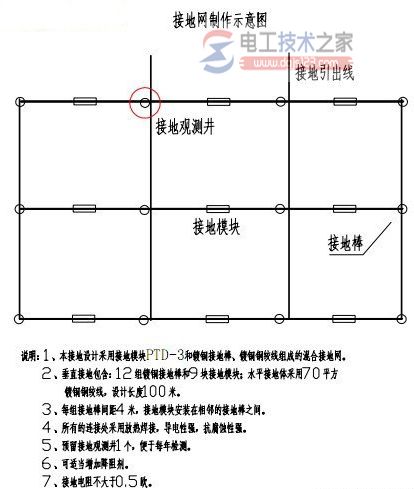

1、接地网制作示意图

标准地网是为防雷提供雷电流的最终去处，地网的好坏直接影响到防雷的效果，要求制作4Ω以下的地网。

地网设计在大楼的一侧或四周，距建筑物出入口或人行道不应小于3m，当小于3m时，应将水平接地体局部深埋不小于1m以上。

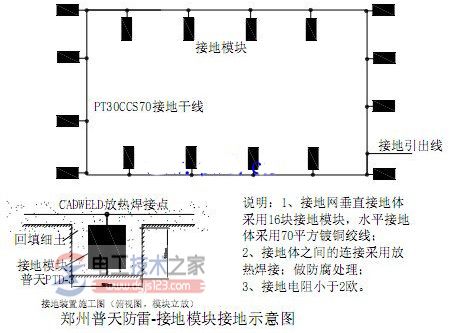

地网上端深度为80厘米，垂直接地体采用非金属接地模块PTD-3，水平接地体采用4×40热镀锌扁钢，垂直接地体与水平接地体的连接采用双面焊接，水平接地体与水平接地体的搭接采用双面焊接，焊接面积不小于10mm2，焊接处刷红丹做防腐处理。
