三相油浸式稳压器产品结构及特点

" alt="三相油浸式稳压器"/>

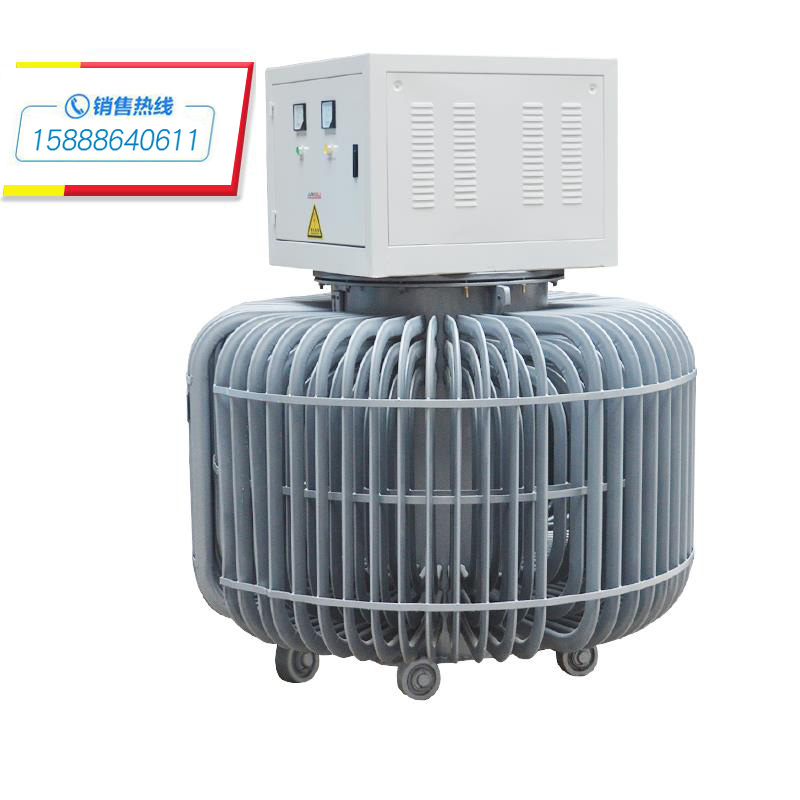

通过油冷式的一种三相油浸式稳压器，该油浸式稳压器也称智慧型稳压器也称感应式稳压器，是最新研制的新一代智慧改进型电力稳压设备，机芯采用全新优化设计，整机制做容量(KVA)更大，其稳定性、耐用性和节能性等均优于目前同类智慧型稳压器，在同行业中处于领先地位。该系列产品大部分材料采用高性能进口材料。

三相油浸式稳压器产品结构及特点

油浸式稳压器由调压变压器TS（包括油箱、定子、转子顶盖、传动控制电机M、手轮机构及控制线路板调压控制二次线路元件）等组成。通过电传电动机或手轮机构及齿轮耦合来实现转动调压，转动范围在180º内，并在油箱上端设有电器限位及机械限位，电器限位由行程开关来切断电动机电源，机械限位由保护螺栓来阻断其转动极限。定子绕组及转子绕组通过底坐架固定，放入油箱中，箱内装有10#变压器油，在负载产生热量时，通过油浸冷却方式，经散热管散热。

产品特点

1、该系列稳压器为非接触式调整油浸式感应稳压器。

2、使用寿命长;适用于负载的各种性质;
3、过载能力强;对于运行可靠，操作方便，维修的工作原理和结构与感应调压油浸式交流稳压器堵塞异步电动机和能量转换的关系是类似的自耦变压器。它由手轮或伺服电机驱动机构，如在定子和转子角位移之间，以便改变定子绕组和转子绕组的相位和振幅关系的感应电动势，以达到调节的目的的手段输出电压。
