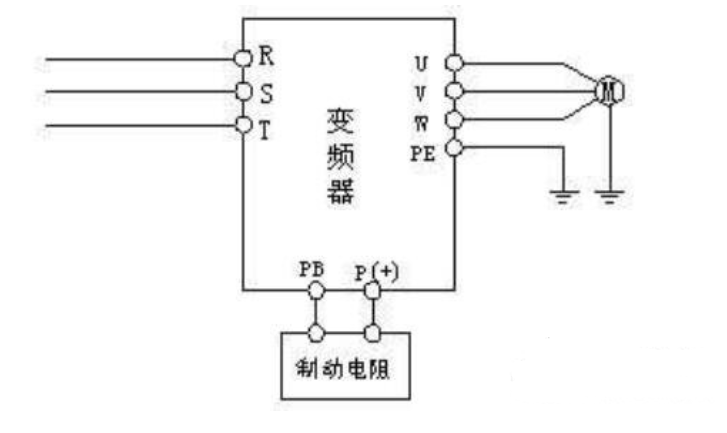

变频器如何选择制动电阻 　　1、制动单元又叫制动斩波器，和制动电阻一起配套工作，都是变频器的选件。变频器正常的母线电压为540V（AC380V机型），当电机处于发电状态时，该母线电压会超过540V，允许700-800V，如长期或频繁超过这个将会损坏变频器，所以用制动单元和制动电阻进行能量消耗，防止母线电压过高。制动单元可以看做是压控元件，即制动能量的大小由母线电压控制，对于400V系列，直流侧电压高于675V或者720V开始启动（低于此值不动作），随着电压升高，制动功率不断加大，制动能量并非永远等于额定值。

2、电机有以下几种情况会由电动状态转为发电状态：A、常规负载快速减速或太短的减速时间；B、提升（位能）负载下行时一直处于发电状态C、开卷机被其它机械被动开卷。

3、选择制动单元比较简单，对于A类负载，要求不高可通过自由停车来解决，或者延长减速时间来解决，制动单元的功率选择不必太高；B，C类一般按照和变频器同等功率（或者稍高）就可以了。

变频器如何选用制动电阻

最简单的方法，打电话给销售商，让他们帮你选，另外一般变频器说明书的后面都配有制动电阻的选型，你也可以查表得到。当然也可以计算，不过相对复杂，制动电阻不可太大，如果太大就不能有效的制动，原因为p=u^2/r，制动电阻也不可太小，如果太小电流就会很大，会烧毁制动晶体管，下边提供一种计算方法供参考。

A、首先估算出制动转矩 一般情况下，在进行电机制动时，电机内部存在一定的损耗，约为额定转矩的18%-22%左右，因此计算出的结果在小于此范围的话就无需接制动装置；

B、接着计算制动电阻的阻值 在制动单元工作过程中，直流母线的电压的升降取决于常数RC，R即为制动电阻的阻值，C为变频器内部电解电容的容量。这里制动 单元动作电压值一般为710V。

C、然后进行制动单元的选择 在进行制动单元的选择时，制动单元的工作最大电流是选择的唯一依据，其计算公式如下：

D、最后计算制动电阻的标称功率 由于制动电阻为短时工作制，因此根据电阻的特性和技术指标，我们知道电阻的标称功率将小于通电时的消耗功率，一般可用下式求得： 制动电阻标称功率 = 制动电阻降额系数 X 制动期间平均消耗功率 X 制动使用率% 2.6 制动特点 能耗制动（电阻制动）的优点是构造简单，缺点是运行效率降低，特别是在频繁制动时将要消耗大量的能量，且制动电阻的容量将增大。

制动力矩计算 要有足够的制动力矩才能产生需要的制动效果，制动力矩太小，变频器仍然会过电压跳闸。 制动力矩越大，制动能力越强，制动性能约好。但是制动力矩要求越大，设备投资也会越大。

　　制动力矩精确计算困难，一般进行估算就能满足要求。 按100%制动力矩设计，可以满足90%以上的负载。 对电梯，提升机，吊车，按100% 开卷和卷起设备，按120%计算 离心机100% 需要急速停车的大惯性负载，可能需要120%的制动力矩 普通惯性负载80% 在极端的情况下，制动力矩可以设计为150%，此时对制动单元和制动电阻都必须仔细合算，因为此时设备可能工作在极限状态，计算错误可能导致损坏变频器本身。 超过150%的力矩是没有必要的，因为超过了这个数值，变频器本身也到了极限，没有增大的余地了。

　　电阻制动单元的制动电流计算（按100%制动力矩计算） 制动电流是指流过制动单元和制动电阻的直流电流。 380V标准交流电机：

　　P――――电机功率P（kW） k――――回馈时的机械能转换效率，一般k＝0.7（绝大部分场合适用）
