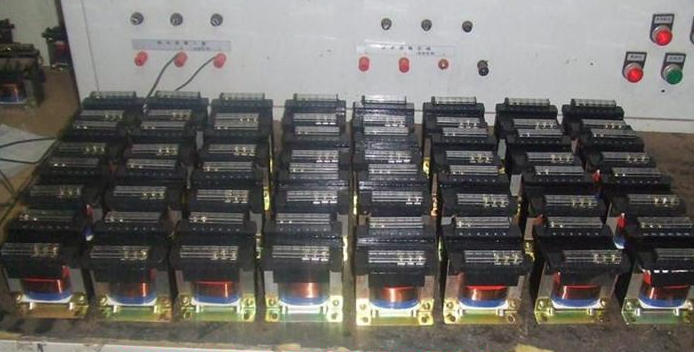

小型变压器设计计算方法

小型变压器设计计算方法：
1、计算总功率 P总=P1 P2 P3 P4.,式中P1--P4指次级功率.也就是次级功率之和.
2、确定铁芯面积：S=K0*根号P总.其中K0为系数,10-50W变压器K0取2-1.75,50-500W变压器K0取1.5-1.4,500-1000W变压器K0取1.4-1.2,1000W以上变压器K0取1.S=舌宽X叠厚.
3、每个绕组匝数计算：如果是50Hz交流电,可用W0=45/Bm*S,其中W0为每伏匝数,S是铁芯截面积,单位是cm²;,Bm是磁感应强度,不同的硅钢片取值不同,一般取7000到10000.根据W0计算各绕组匝数,例如初级线圈匝数为 220*W0.
4、计算线经：d=0.715根号I,线经d的单位是mm（注意：这里是直径不是面积）,I 是某线圈的最大电流.计算导线直径时,需先选取电流密度 j ,再求出导线面积 S=I/j（mm²） 变压器中,电流密度一般选用J=2-3,我们取2.5,得出d=0.715根号I.过程自己算下.
简单地说：变压器的线圈数是由铁芯面积,铁芯的材质决定的,即W0=45/Bm*S,铁芯面积确定了匝数也就确定了.
