示波器的使用方法图解（示波器面板各个按钮的功能）

时间：2023-01-08作者：佚名

示波器是电子线路检测中必不可少的测试设备，它能将非常抽象的、看不见的周期信号或信号状态的变化过程，在荧光屏上描绘出具体的图像波形，用它可以测量各种电路参数，如电压、电流、频率、相位等电气量。它具有输入阻抗高、频率响应好、灵敏度高等特点。下面以MOS-620双踪示波器为例为大家详细的介绍示波器的使用。

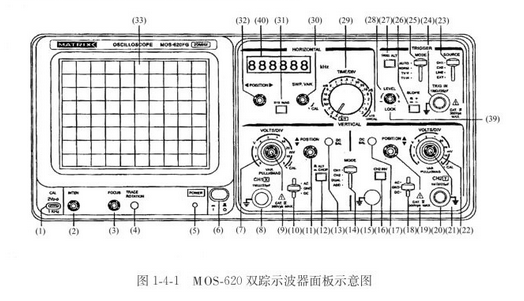

图1-4-1为MOS-620双踪示波器面板示意图

示波器的使用方法图解（示波器面板各个按钮的功能）

1. 面板及各旋钮的作用面板布局可分为四部分：

A．显示屏部分（位于面板左边）(1) CAL校准信号输出端子；提供1KHz±2%、2Vp-p±2%方波信号，作本机Y轴、X轴校准用。(2) 辉度旋钮（IN TEN）；调节光迹的亮度，顺时针方向旋转亮度增加。(3) 聚焦旋钮（FOCUS）；调节轨迹或亮点的清晰度。(4) 轨迹旋转旋钮（TRACE ROTA TION）;半固定的电位器用来调整水平轨迹与刻度线的水平。(5) 电源指示灯：电源接通时指示灯亮。(6) 电源开关：将电源开关按钮弹出即为“关”位置。将电源线接入，按电源线接入，按电源开关键，接通电源。（33）显示屏：显示被测电压波形、上面的格子便于测量时读数。

B.垂直方向部分（位于右下方）（8）CH1(X)输入：用于垂直方向的输入。在X-Y模式下，作为X轴输入端。（20）CH2（Y）输入：和CH1一样，但在X-Y模式下，作为Y轴输入端。（10）、(18)AC-GND-DC;选择垂直方向输入信号的输入方式。交流(AC)；垂直方向输入端与信号由电容耦合；接地(GND)；垂直输入端与信号由电容耦合；接地(GND)；垂直输入端内部接地：直流(DC)；垂直输入端与信号直流耦合。

（7）、（22）垂直微调开关（VOLTS/DIV）；用于选择垂直偏转系数，从5Mv/Div~5V/DIV,共10档。(9)、（21）垂直微调开关（VABIBLE）:用于连续改变垂直方向偏转的灵敏度。在校准位置时，灵敏度校准为标识值。当该旋钮拉出后（X5MAG状态）垂直方向的信号扩大5倍。（11）、（19）垂直位移（POSITION）；调节光迹在屏幕中的垂直位置。

（14）垂直方式：选择CH1和CH2方向的工作模式(VERTICAL MODE).CH1或CH2;通道1或通道2单独显示。DUAL;两个通道同时显示。ADD:显示两个通道的代数和（CH1 CH2）.按下CH2INV(16)按钮，为代数差（CH1-CH2）.(12)交替显示（ALT/CHOP）：在双踪显示时，弹出此键，表示通道1与通道2交替显示（通常用在扫描速度较快的情况下）：当按下此键时，通道1与通道2同时断续显示(通常用在扫描速度较慢的情况下)。（16）信号反向（CH2INV）：通道2的信号反向。当按下此键时，通道2的信号以及通道2的触发信号同时反向。

C．水平方向部分（HORIZONTAL）(29)水平扫描速度开关（TIME/DIV）;扫描速度可以分20档，从0.2us/DIV到0.5s/DIV.当用于测量波形的周期时，是时间的量程选择开关。（30）水平微调（VARIBLE）;微调水平扫描时间，使显示光迹大小适中，此旋钮以顺时针方向旋转到底时处于校准位置，扫描速度被校准到与面板上TIME/DIV的一致。（31）扫描扩展开关；按下时扫描速度扩展10倍。（32）水平移位旋钮(POSITION);调节光迹在屏幕上的水平位置。

D．触发部分（TRIGGER）(24)外触发输入端子；用于外部触发信号的输入。当使用该功能时，开关（23）应设置EXT的位置上。（23）触发源选择开关(SOURCE);CH1:选择通道1的输入信号作为内部触发信号CH2：选择通道2的输入信号作为内部触发信号LINE:选择交流电源作为触发信号EXT：外部触发信号接于(24)作为触发信号源，用于特殊信号的触发。

（27）交替触发（TRIG ALT）;在双踪交替显示时，触发信号分别来自CH1通道信号和CH2通道信号，此方式用于同时观察两路不相关的信号。（26）极性：触发信号的极性选择，“ ”为上升沿触发，“—”为下降沿触发。(28)触发电平（TRIG LEVEL）:显示一个同步稳定的波形，并设定一个波形的起始点。向“ ”旋转触发电平上移，向“-”旋转触发电平下移。(25)触发方式：选择触发方式。AUTO:自动。当没有触发信号输入时扫描在自动模式下。

NORM：常态。有触发信号才能扫描，否则不显示扫描基线。当输入信号频率低于50Hz时，请用”常态”触发方式。TV-V:当想要观察电视信号中场信号波形时使用。TV-H:当想要观察电视信号中行信号波形时使用。（39）电平锁定（LOCK）将触发电平旋钮（28）向顺时针方向转到底听到“咔哒”一声后，触发电平被锁定在该固定电平上。这时若改变扫描速度或信号幅度，不再需要调节触发电平即可获得同步信号。（15）GND:示波器机箱的接地端子。

2.示波器的基本操作
