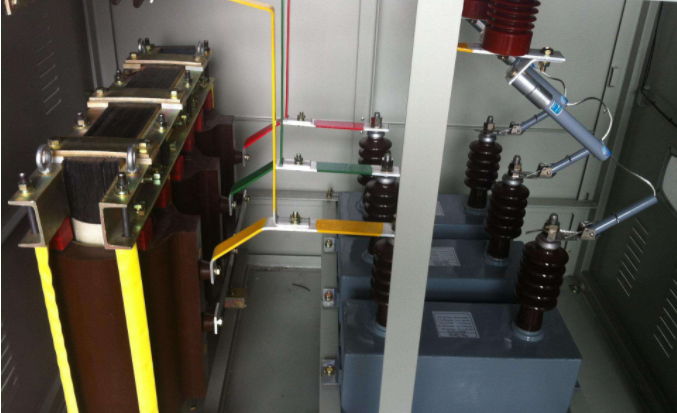

无功功率补偿装置的主要作用

无功功率补偿装置的主要作用是：提高负载和系统的功率因数，减少设备的功率损耗，稳定电压，提高供电质量。在长距离输电中，提高系统输电稳定性和输电能力，平衡三相负载的有功和无功功率等。

1　无功功率补偿技术的现状

目前，国内电网采用的电容补偿技术主要是集中补偿与就地补偿技术。就地补偿技术主要适用于负荷稳定，不可逆且容量较大的异步电动机补偿(如风机、水泵等)，其它各种场合仍主要采用集中补偿技术。下面是几种常用的补偿装置。

1.1　同步调相机

早期的无功功率补偿装置主要为同步调相机，多为高压侧集中补偿。同步调相机目前在现场仍有少量使用。

1.2　静止补偿装置

静止补偿器的基本作用是连续而迅速地控制无功功率，即以快速的响应，通过发出或吸收无功功率来控制它所连接的输电系统的节点电压。

静止补偿器由于其价格较低、维护简单、工作可靠，在国内仍是主流补偿装置。静止补偿器(SVC)先后出现过不少类型，目前来看，有发展前途的主要有直流助磁饱和电抗器型、可控硅控制电抗器型和自饱和电抗器型3种。上述第二种又可分为：固定连接电容器加可控硅控制的电抗器(fixed capacitor＆thyristor controlled reactor，FC－TCR)；可控硅开关操作的电容器加可控硅控制的电抗器(thyristor switched capacitor＆thyristor controlled reactor，TSC－TCR)。

实际上，由断路器(电磁型交流接触器)操作的电容器和电抗器在电网中正在大量使用，可以说这种补偿技术是静态的，因为它不能及时响应无功功率的波动。这种装置以电磁型交流接触器为投切开关，由于受电容器承受涌流能力、放电时间及电容器分级以及接触器操作频率、使用寿命等因素制约，因而无法避免以下不足：

(1)补偿是有级的、定时的，因而补偿精度差，跟随性不强，不能适应负荷变化快的场合；受交流接触器操作频率及寿命的限制，静态补偿装置一般均设有投切延时功能，其延时时间一般为30s。对一般稳定负荷，即负荷变化周期大于30s的负荷，这类补偿装置是有效的，但对一些变化较快的负荷，如电梯、起重、电焊等，这类补偿装置就无法进行跟踪补偿。

(2)不能做到无涌流投入电容器，对于接触器加电抗器方案，增加损耗较大，对于容性接触器方案，事故率较大，对金属化电容器的使用寿命影响很大；目前，低压电力电容器以金属化自愈式电容器为主，这种电容器的引线喷金属端面对涌流承受能力有限，因此，涌流的大小及次数是影响电容器使用寿命的主要因素。

(3)运行噪声较大。

(4)由于控制部分的负载是接触器的线圈，在投切过程中，造成火花干扰，影响补偿装置的可靠性和使用寿命。
