直流电源的主要组成部分

电子电路工作时都需要直流电源提供能量，电池因使用费用高，一般只用于低功耗便携式的仪器设备中，大部分电子仪器设备、家用电器、计算机都需要把交流电源变换为直流稳压电源。

直流电源的定义

将频率为50Hz、有效值为220V的交流电压转换为电压幅值为几伏到几十伏、输出电流为几安以下的小功率直流稳压电源。

直流电源的组成及各部分作用

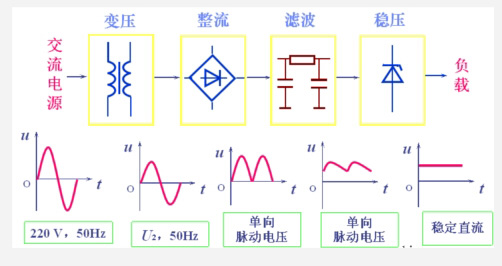

直流电源由变压器、整流电路、滤波电路、稳压电路四个部分组成，它的方框图如图1所示;其中变压器是把有效值为220V的交流电压变换为幅值为几伏到几十伏的交流电;整流电路是将交流电转为极性不随时间而变化的脉动直流电;滤波电路是将脉动直流中的高频交流成分滤除，降低脉动幅度;稳压电路对滤波后的脉动直流电压采用稳压和负反馈技术进一步稳定直流电压。
