隔离变压器和自耦变压器的区别

自耦变压器和隔离变压器是变压器的两种不同的形式，工作原理相同—都是利用线圈中交变磁场和交变电流间的一种能量转换来变换电压的。

自耦变压器和隔离变压器的区别:

一.线圈结构的不同：

自耦变压器的原边线圈和副边线圈是共用的一个线圈.副边电压输出利用的是线圈的自感而产生的一个电压.输出电压的大小是根据线圈公共输出部分的匝数与线圈总匝数的比例来计算的.如果是三相自耦变压器,每相只有一个线圈,总共有三个线圈.而隔离变压器的原边线圈和副边线圈是彼此独立的.副边的电压输出是利用线圈之间的互感而产生的.输出电压的大小同样是根据原副边间线圈的匝数比来计算的.所以,如果是三相的隔离变压器,它则有六个线圈,每相上两个线圈以内外套装的形式结合成一个整体。

二.线圈的联接方式的不同：

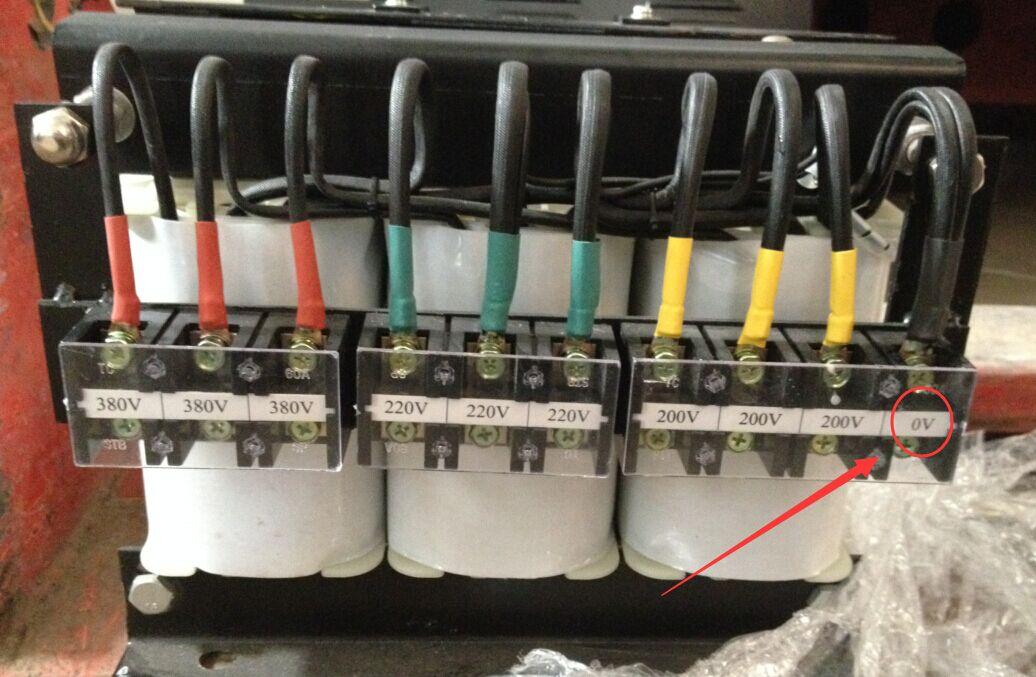

自耦变压器每相上的原边线圈和副边线圈实际上是一个线圈,它的联接方式有“Y”和”△”接法。“Y”即把原副边线圈的公共点都连在一起，作为一个公共的中性点，即零线。每相线圈中间抽出的抽头则是变压器的输出端。而线圈另一个端点就是变压器的的输入端。这种自耦变压器实际上能输出两种不同的电压。也就是“Y”形接法的变压器能输出两种不同的电压，即三相380V和单相220V。

火线与火线之间的电压为线电压，而火线与零线间的电压为相电压。线电压是相电压的1.732倍。由于联接点的不同输出的电压则不同.这是自耦变压器的一种特性,也是”Y”接变压器的特性.

自耦变压器也有”△”接法.也叫延边三角形.但是在自耦变压器器中往往只有一种联接方式存在.

而隔离变压器由于原副线圈是彼此独立的,所以它允许原边线圈与副边线圈的联接方式可以是相同的也可以是不同的.如原边线圈是”△”,而副边线圈是”Y”或是”△”,原边线圈是”Y”,而副边线圈是”△”或是”Y”。根据线圈相位的不同,可以延伸出几十种不同的联接方式.

不管是自耦变压器还是隔离变压器, ”△”接法是没有中性线的.如果隔离变压器的副边线圈为”△”,那么它只能输出一种电压来供负载使用.不及”Y”变压器联接方式方便.一般用于阻性或是感性的三相平衡负载不需要中性线的场合使用.

三.运行方式不同：

自耦变压器运行中,输入侧与输出侧既有电的联系又有磁的联系.因为,公共部分的输出电压是线圈的自身自感产生的感生电压.是利用线圈中在交变磁场而产生的感生电流来实现感生电压的.另一方面由于自耦变压器的原边线圈和副边线圈本身就是一个线圈,工作中输入与输出侧就是直接连在一起的,只是输出电压有了变化而已.所以自耦变压器运行中既存在电的联系又存在磁的联系。
