一文看懂系统电压降低的处理方法

有关电压降的小知识，系统电压降低是什么原因，可能是变压器容量偏小、输电线路导线截面积太小等原因，那么碰到系统电压降低的问题怎么办，下面通过一个案例来了解下。

一、为什么电压会降低

1、变压器容量偏小，负载功率偏大，使变压器输出电压降低。

2、输电线路导线截面积太小，使线路压降增高，线路末端电压降低。

3、输电线路过长，又没有增加导线截面积，使线路压降增高，线路末端电压降低。

4、输电线路上有严重接触不良的地方，产生电压降，使电压降低。

二、系统电压降低的处理方法

对于动力装置，如发电机、变压器等配置的电力电缆，当传输距离较远时，例如900m，需要考虑电缆电压的“压降”问题，否则电缆采购、安装之后，才发现因未考虑压降，导致设备无法正常启动，就会造成工程损失。

在供电质量方面，供电电压合格性属于基本要求，配电网电压国家标准要求，电压合格率规范：逾下限应低于10%，逾上限应该低于7%。农村电网的主要特点是无功不足、季节性强、线路长、面广、点多以及负荷率低等特点，所以导致了农村线路线损较大，在高峰负荷条件下，线路末端出现电压低问题。另外，电压过低、过高等偏离现象，对用电设备运行效率以及使用寿命产生严重影响，从而对线损问题造成一定的影响。

农村电网调节电压的方法：

1、电网改造：需要投入大量资金，在负荷率较大电网中具有良好适用性。

2、将变电站母线作为基准，对主变压器的分接开关进行调整，该方法不能有效提高线路电压稳定性。

3、基于感性负荷较大的情况，借助投切电容器降低由无功电流造成的电压降，但调压范围比较少。

4、结合动力设备负载总功率，配LW-AVR低压线路自动增压器，投入少，见效快，安装当天即可使用，满足了提升电压的要求。

案例分享：

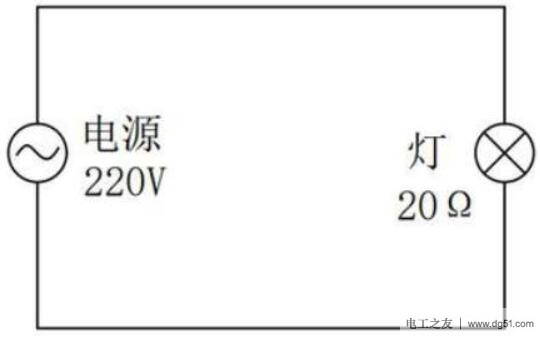

如图，在一个220V的电源上接了一个白炽灯。电线较短的时候电阻很小，可以忽略不计。此时，灯两端的电压等于电源电压220V。根据欧姆定律，线路电流等于电源电压除以灯的电阻，即I=U/R=220V÷20=11A。

电力线路产生压降的根本原因是电线存在电阻，当线路中有电流时产生压降。可以理解为电线电阻和负载是串联关系，由于串联分压，电线电阻分走一部分电压，所以负载得到的电压会降低。
