预防触电的技术措施，有无保护接地有何不同

有关预防触电的技术措施，为了防止触电事故的发生，必须做好保护接地、保护接零以及绝缘保护，加装漏电保护装置等，只有安全接地措施做好了，才能减少触电事故的发生，下面具体来了解下。

包括采用保护接地、保护接零、绝缘、屏护、间距、漏电保护装置和使用安全电压等措施。

1）安全接地

防止接触电压触电和跨步电压触电，包括电气设备外壳（或构架）保护接地、保护接零或零线重复接地等措施。

a）保护接地

方法：将一切正常时不带电而在绝缘损坏时可能带电的金属部分与独立的接地装置相连，防止工作人员触及时发生触电事故。

保护接地是利用接地装置足够小的接地电阻值，降低故障设备外壳可导电部分对地电压，减小人体触及时流过人体的电流，达到防止接触电压触电的目的。

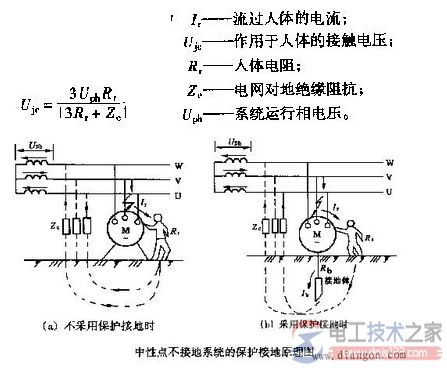

①中性点不接地系统的保护接地

1）无采用保护接地时

流过人体的电流：

接触电压：

2）采用保护接地时

保护接地电阻Rb与人体电阻Rr并联，由于Rb << Rr ，则：
