555电路读图要点及实例说明

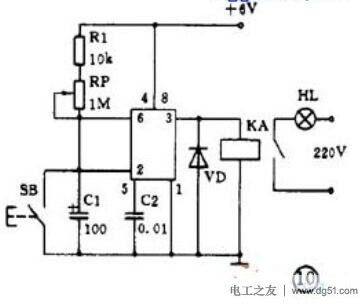

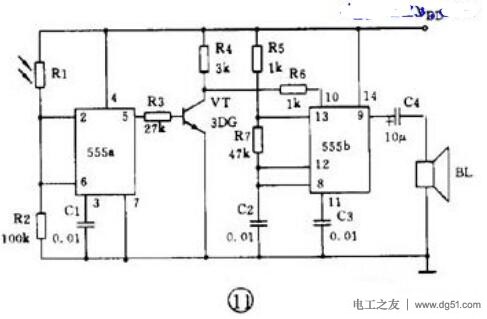

有关555电路的读图要点，555集成电路的几个实例，包括相片曝光定时器与光电告警电路，从电路结构上来理解三类555电路的区别及结构特点，有需要的朋友参考下。

555集成电路经多年的开发，实用电路多达几十种，几乎遍及各个技术领域。但对初学者来讲，常见的电路也不过是上述几种，因此在读图时，只要抓住关键，识别它们是不难的。

从电路结构上看，三类 555 电路的区别或者说它们的结构特点主要在输入端。因此当我们拿到一张 555 电路图时，在大致了解电路的用途之后，先看一下电路是 CMOS 型还是双极型，再看复位端（ ）和控制电压端（ V c ）的接法，如果复位端（ ）是接高电平、控制电压端（ V c ）是接一个抗干扰电容的

那么，可以按以下的次序先从输入端开始进行分析：

一、6与2端是分开的

①7 端悬空不用的一定是双稳电路。如有两个输入的则是双限比较器；如只有一个输入的则是单端比较器。这类电路一般都是作电子开关、控制和检测电路的用途。

②7 、 6 端短接并接有电阻电容、取 2 端作输入的一定是单稳电路。它的输入可以用开关人工启动，也可以用输入脉冲启动，甚至为了取得较好的启动效果在输入端带有 RC 微分电路。这类电路一般用作定时延时控制和检测的用途。

二、6 与2端短接

① 输入没有电容的是施密特触发器电路。这类电路常用作电子开关、告警、检测和整形的用途。

② 输入端有电阻电容而 7 端悬空的，这时要看电阻电容的接法：（ a ） R 和 C 串联接在电源和地之间的是单稳电路， R 和 C 就是它的定时电阻和定时电容。（ b ） R 在上 C 在下， R 的一端接在 V 0 端上的是直接反馈型无稳电路，这时 R 和 C 就是决定振荡频率的元件。

③7 端也接在输入端，成“ R A － 7 － R B － 6 、 2—C ”的形式的就是最常用的无稳电路。这时 R A 和 R B 及 C 就是决定振荡频率的元件。这类电路可以有很多种变型：如省去 R A ，把 7 端接在 V 0 上；或者在 R B 两端并联二极管 VD 以获得方波输出，或者用电阻和电位器组成 R A 和 R B ，而且在 R A 和 R B 两端并联有二极管以获得占空比可调的脉冲波等等。这类电路是用途最广的，常用于脉冲振荡、音响告警、家电控制、电子玩具、医疗电器以及电源变换等用途。

三、如果控制电压（ V c ）端接有直流电压，则只是改变了上下两个阀值电压的数值，其它分析方法仍和上面的相同。
