一例TDA1521构成的立体声OCL功放电路

TDA1521是一款高保真功放IC，采用单列直插9脚封装，工作电压范围为±7.5V～±20V，输入阻抗为20KΩ。在电源电压为±16V，RL为8Ω时输出功率为2 x12W（THD＝0.5%）。TDA1521构成的功放电路，外围元件很少，并且能方便的接成OTL功放和BTL功放（此时输出功率可达30W）。此外，该功放IC带有短路保护、过热保护及开关机静噪功能。

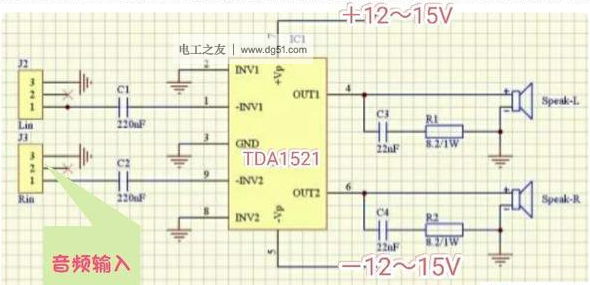

图1：TDA1521构成的立体声OCL功放电路

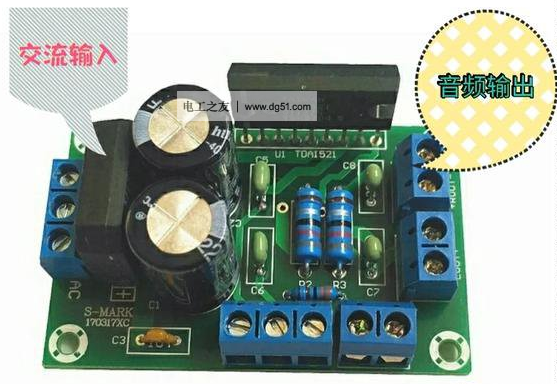

图2：成品的TDA1521功放板

上图为市售成品TDA1521功放板，已带有整流桥及滤波电容，使用时在其AC输入端接入10～15V的交流电压（可由电源变压器产生）即可。功放板右侧输出端口为音频输出端，可以接4～8Ω的扬声器。电脑音频信号从Vin端输入。

在实际制作时，TDA1521外加一个散热片，该IC自身散热片不允许接地，故外加散热片与IC自身散热片之间需要加一个云母绝缘片，以免开机时损坏IC。
