电路OCP(过流保护)设计实例附电路图

电路OCP(过流保护)设计实例：

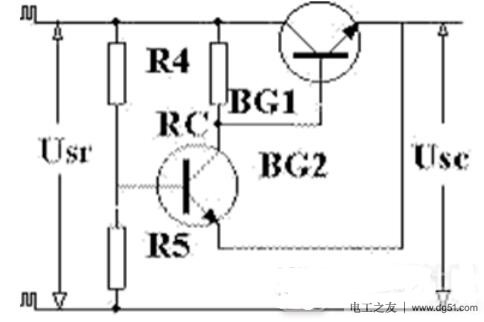

该过电流保护电路由三极管BG2和分压电阻R4、R5组成，在电路正常工作时，通过R4与R5的分压作用，使BG2的基极电位比发射极电位低，发射结承受反向电压。

BG2处于截止状态(相当于开路)，对稳压电路没有影响。当电路短路时，输出电压为零, BG2 的发射极相当于接地，此时BG2处于饱和导通状态(相当于短路)，使调整管BG1基极和发射极近于短路而处于截止状态，切断电路电流，起到保护电路的作用。

附图：
