家用配电箱分类及安装要求，附多张家用配电箱的安装接线图

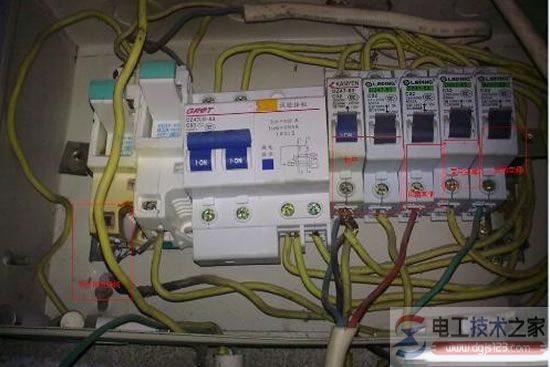

有关配电箱的安装接线知识，家庭配电箱分金属外壳和塑料外壳两种，不同类型配电箱的安装要求是不同的，以下分享几张清晰的家用配电箱的接线图，有需要的朋友参考下。

1、家用配电箱的分类

1）家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。

2）家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，并且要完好无损，有良好绝缘。

3）空气开关的安装座架，要求光洁无阻且有足够空间。

2、家用配电箱的安装要点

1）家庭配电箱应安装在干燥、通风部位，且无防碍物。

2）家庭配电箱配电箱不宜安装过高，一般安装标高为1.8米，以便操作。

3）进配电箱的电管，必须用锁紧螺帽固定。若家庭配电箱配电箱需开孔，孔的边缘须平滑、光洁。
