一份山西省电力公司变电站倒闸操作票的填写说明
|
一份山西省电力公司变电站倒闸操作票的填写说明，包括变电名称的填写、操作票的编号、操作任务的填写、操作任务填写规范、操作票术语规范等内容，有需要的朋友参考下。 一、变电站操作票填写说明1、变电站名称的填写：填写变电站名称及所在供电分公司(发电厂)的全称，不能简称或代号。按照国家电网公司要求应先填写站名，后填写电压等级。如：太原供电 分公司(厂) 侯村500kV 变电站。大同供电 分公司(厂) 云冈110kV 变电站。 2、操作票的编号：变电站(发电厂)倒闸操作票的编号由供电分公司统一编号，并在印刷时一并排印，使用单位应按编号顺序依次使用，编号不能随意改动，不得出现空号、跳号、重号、错号。 3、操作任务的填写：操作任务的填写要简单明了，做到能从操作任务中看出操作对象、操作范围及操作要求。操作任务应填写设备双重名称，即电气设备中文名称和编号。每张操作票只能填写一个操作任务。 一个操作任务：是指根据同一操作命令为了相同的操作目的而进行一系列相关联并依次进行的不间断倒闸操作过程。 一项连续操作任务不得拆分成若干单项任务而进行单项操作。一个操作任务用多张操作票时，在首张及以后几张操作票的最后一行填写“接下页×××号操作票” ，×××号指下一页操作票编号，在第二张及以后几张填写“接上页 ×××号操作票，×××号指上一页操作票编号”。为了同一操作目的，根据调度指令进行中间有间断的操作，应分别填写操作票。特殊情况可填写一份操作票，但每接一次操作命令应在操作票上用红线表示出应操作范围。分项操作时，在操作项目终止、开始旁边应填写相应的时间。 4、操作任务填写规范 (1)主变压器停、送电： 操作任务：X号主变停(送)电 状态：X号主变、201、101、301断路器由XX状态转换为XX状态 若某侧开关状态与其它不一致，分别填写状态转换。 (2)断路器停(送)电： 操作任务：XX kV XX线XXX断路器停(送)电 状态：断路器由XX状态转换为XX状态 (3)线路停(送)电 操作任务：XXXkV XX线XXX断路器停(送)电 状态：线路由XX状态转换为XX状态 (4)断路器及线路同时转检修 操作任务：XX kV XX 线XXX断路器停电 状态：断路器、线路由运行状态转换为检修状态 (5)断路器、线路由检修状态分别转换为冷备用状态 操作任务：①XXXkV XX线路由检修状态转换为冷备用状态 ②XXXkV XXX断路器由检修状态转换为冷备用状态 注：若恢复送电时断路器、线路分别拆除安全措施，由检修状态转冷备用状态，再待命令由冷备用状态转运行状态则应分别填写操作票，送电时的操作任务按断路器送电的任务填写。 (6)倒母线操作 ①操作任务：XX kV X母停(送)电 状态：XXX 断路器由XX状态转换为XX状态 XX kV X母由运行状态转换为XX状态 注：此断路器指母联(母兼旁、旁兼母)断路器，其转换状态为热备用、冷备用或检修状态；TV随母线同时停(送)则不强调TA的状态转换。 ②一条母线转检修，另一条母线转运行(单母倒单母) 操作任务：XX kV A母负荷倒至B母运行 状态：A母由运行状态转换为冷备用(检修)状态 B母由冷备用状态转换为运行状态 ③某一路或多路负荷倒换母线的操作，不需填写状态转换 操作任务：XX kV XX线XXX断路器、XX线XXX断路器由A母运行倒至B母运行(XX kV XX线XXX断路器、XX线XXX断路器由B母运行倒至A母运行) (7)旁代断路器的操作 操作任务：XX kV旁路A断路器旁代B断路器运行 状态：B断路器由XX状态转换为XX状态 (8)串带断路器的操作 操作任务：XX kV 母联(母兼旁、旁兼母)A断路器串带XX线B断路器运行 状态：A断路器由XXX状态转换为运行状态 (9)电压互感器停(送)电 操作任务：XX kV X母PT停(送)电 状态：由XX状态转换为XX状态 (10)消弧线圈停(送)电 操作任务：XX kV XXX消弧线圈停(送)电 状态：由XX状态转换为XX状态 (11)电容器、电抗器停(送)电 操作任务：XX kVXXX电抗器(电容器)停(送)电 状态：由XX状态转换为XX状态 注：串联电抗器停(送)电应包括在所在间隔，不应作为单独的操作票，且其运行方式的变化和运行状态的转换不需填写。 (12)站用变停(送)电 ①操作任务：XX kVA号站用变停(送)电 状态：A号站用变由XX状态转换为XX状态，B号站用变由空载运行转换为带负荷运行 ②操作任务：XX kVA号站用变负荷倒XX kVB号站用变运行 状态：B号站用变由空载运行转换为带负荷运行，A号站用变由带负荷转换为带负荷运行 (13)继电保护及自动装置投(退) 只填写装置运行方式的变化，不填写运行状态的转换。 ①整组保护装置投退： XX kV XXX型母差保护投入(退出)运行；来自：电工之友 XX kV XX线XXX断路器XXX保护投入(退出)运行(220KV必须写明保护屏头双重名称) 注：3/2接线的线路保护投退不写断路器名称，3/2接线的断路器保护投退不写线路名称。 ②部分保护装置投退(主保护、后备保护、重合闸)： XX kV XX线XXX断路器XXX保护屏XXX保护投入(退出)运行 注：①主保护应写明纵联方向、纵联距离、纵联差动，后备保护应写明零序、距离等。 ②一份操作票只涉及操作一面保护屏上的压板或者按扭等时，在填写项目内容时，可只填写压板名称和编号。即：投入(退出)XX保护压板XX LP 4、操作票术语规范 (1)断路器、隔离开关： ① “拉开(合上)XXX断路器” ②“拉开(合上)XXX隔离开关” ③“检查XXX断路器在合闸(分闸)位置” ④“检查XXX隔离开关在合闸(分闸)位置”(隔离开关远方操作时) (2)接地线： ① “在XXX隔离开关XX侧验明无电”； ②“在XXX隔离开关XX侧装设XX #地线”； ③“拆除XXX隔离开关XX侧XX #接地线”。 注：挂地线的位置以隔离开关为准，如“线路侧”、“断路器侧”、“母线侧”、“变压器侧”等。 (3)绝缘隔板 ① “在XXX隔离开关动静触头间装设XX＃绝缘隔板”； ②“拆除XXX隔离开关动静触头间XX ＃绝缘隔板”。 (4)交(直)流熔断器、小车开关插件： ① “给上(取下)XXX断路器XX保险”； ②“给上(取下)XXX断路器线路抽压PT二次保险”； ③“给上(取下)XXX小车开关二次插件”。 (5)保护压板及核对保护定值： ①单套保护配置时：“投入(退出)XXX断路器XX保护压板XX LP”； ②双套保护配置时：“投入(退出)XXX断路器XXX保护屏XX保护压板XX LP”； ③“与中调(地调、县调)核对XXX保护定值单号及定值正确”。 (6)小开关 ① “合上(拉开)XXX隔离开关电动操作小开关”； ②“合上(拉开)XXX断路器控制电源小开关”； ③“合上XXX断路器弹簧机构电源小开关”。 (“检查XXX断路器弹簧机构储能正常”) ④“合上(拉开)XXX kV X母PT二次空气小开关” (7)小刀闸 ① “合上(拉开)XXX断路器信号小刀闸”； ②“合上(拉开)1＃主变信号小刀闸”； ③“合上XXX开关液压机构电源小刀闸”； (“检查XXX断路器液压机构压力正常”) ④“合上(拉开)XXX kV母差保护P刀闸”。 [投入(退出)XXX kV XXX型母差保护互联压板] (8)切换把手 “将XXX把手切换至XX位置” 注：位置包括“投入”、“退出”；“单重”、“三重”、“停用”；“本线”、“旁路”等。 (9)切换联片 “将1＃主变XXX kV侧差动保护由大差改投至小差”。 (10)小车开关： “将XXX小车开关推入(拉至)XX位置”。 (11)检查项目 ①一台主变停电后，“检查B号主变不过负荷”； ②两台主变并列后，“检查主变负荷分配正常”； ③母线停电或送电后，“检查XXX kV X母电压指示正确”； ④断路器旁代后，“检查旁路XXX断路器确带负荷”；www.gdzrlj.com ⑤双母倒单母后，在拉开母联(母兼旁、旁兼母)断路器前，“检查母联XXX断路器电流表指示落零”； ⑥设备检修后合隔离开关前，“检查待送电范围内的接地刀闸确已拉开或接地线确已拆除” ⑦封闭式开关柜，“检查XXX断路器带电显示器三相指示灯亮(灭)”； ⑧集控站操作时，“确认XXX站一次系统画面”。 二、操作票的执行1、发布和接受操作任务 调度值班员(发令人)向运行值班负责人(受令人)发布正式的操作指令后，由运行值班负责人将发令人和受令人的姓名填入操作票第一张“发令人栏 ”和“受令人栏 ”中。 由运行值班负责人将发令人发布正式操作指令的时间填入“发令时间栏 ”内。 在发布和接受操作任务时，发令人和受令人双方应互报单位、岗位、姓名，应使用规范的调度术语，对有双重称号的设备，在下达操作任务和接受操作任务时，应使用双重称号。受令人接受任务时，将操作任务记入运行记录薄中。并按记录复诵，双方核对无误。发布命令和接受命令的全过程应录音 2、填写操作票 值班长或主值接受操作任务后，根据操作任务的要求，指派合格的(值班员)监护人和操作人。根据当时的运行方式和设备状态，全面详细地向值班员布置操作任务，交待安全注意事项，并复诵录音，由操作人按照倒闸操作顺序和规范术语填写操作票。 3、审查与核对操作票 操作人将填好的操作票自查无误后，交操作监护人审查，并在模拟图上核对操作票，对模拟图上不能演示的操作步骤，也应按操作顺序进行核对。模拟预演全部正确后，由监护人在最后一项操作项目下面盖“以下空白”章，操作人、监护人分别在最后一张操作票上签名。 4、接受操作命令 监护人接到值班调度员或值班负责人下达的操作执行命令时，边听取边记录。按照记录复诵命令。由监护人将接令时间填入操作票‘发令时间’栏内。值班负责人(值长)再次审核操作票无误，在操作票上签名。发令时间和汇报时间应统一按照公历的年、月、日和24h制双位数填写，例如2007年3月10日15时26分。 5、倒闸操作 操作监护人得到操作命令后向操作人下达操作命令，监护人携带操作票、闭锁钥匙、笔、录音笔等，操作人携带合格的安全工器具，绝缘手套、操作棒、验电器等，操作人在前，监护人在后，走到待操作的设备前，双方应严肃认真，不能边走边谈或做与操作无关的事情。至待操作设备前双方共同核对设备的名称、编号和运行状态无误后，监护人、操作人站好位置准备操作。 监护人唱票，声音洪亮、清晰、准确；操作人复诵，手到、眼到、嘴到。监护人再次核对无误后，发出“对，执行”的命令。操作人经三秒思考后，方可操作。每项操作结束后，监护人在操作票对应操作项栏左侧空格处用红笔打：“√”。对于拉、合断路器、装、拆接地线、投退重合闸、第一项、最后一项和中间需要汇报及停顿的重要项目，应在该项右侧“操作时间”栏内填写实际操作时间，中间一般项目可以不填写操作时间。对于检查断路器已在分闸位置项应以红灯熄灭、绿灯明亮、电流表、有功表、无功表指示落零等来判明断。机构箱内的操作全部结束后应由操作人关门上锁。检查接地刀闸确在合闸位置后应由操作人上锁。 6、汇报、盖章与记录 操作全部结束后，监护人应立即向发令人汇报。将“汇报时间”填入操作票‘汇报时间’栏，汇报时间也是操作结束时间。主值班员在操作票上加盖“已执行”章。值班员在运行记录上进行记录并上传录音。 7、加盖印章要求 (1)操作项目全部结束，由操作人在操作任务栏中右侧加盖“已执行”章。 (2)合格的操作票全部未执行，由操作人在操作任务栏中右侧加盖“未执行”章。并在备注栏中注明未执行原因。 (3)若监护人、操作人在操作中途发现问题，应及时报告值班负责人，值班负责人汇报调度值班员后停止操作。该操作票不得继续使用，并在已操作完项目的最后一项下用红笔划一横线，在此项的右侧加盖“已执行”章，在备注栏内注明“本操作票有错误，自××项起不执行”。对多张操作票，应从第二张起每张操作票的操作任务栏中右侧加盖“作废”章，然后重新填写操作票继续操作。非操作票本身错误原因，而中断的操作，监护人在备注栏注明“本操作票因××原因，自××项起不执行”， 对多张操作票，应从第二张起每张操作票的操作任务栏中右侧加盖“未执行”章。 (4)填写错误以及审核时发现有错误的操作票，应由操作人在操作任务栏中右侧加盖“作废”章。 (5)操作票印章规格见表1-1 表1-1 变电站(发电厂)倒闸操作票印章规格

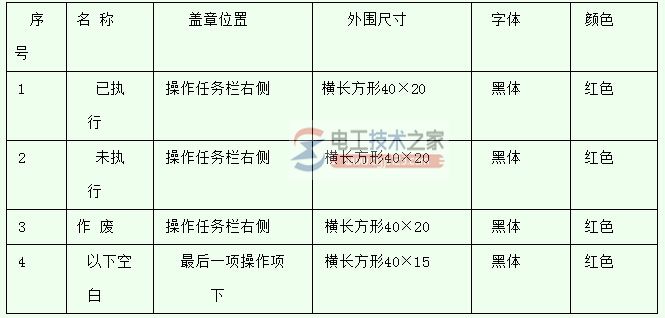

8、其它说明 (1)操作顺序打“√”和重要操作时间应用“红色”钢笔或圆珠笔填写。 (2)操作项目中填写的是“合接地刀闸”，而实际操作中接地刀闸由于机械原因不能合上需要改挂地线时，应在操作票备注栏内填写改挂接地线的原因和更改项顺序号、改挂接地线的实际位置，接地线编号。 如：112—1—0接地刀闸合不上，将第八项改为在112—1刀闸靠线路侧挂1#接地线。 (3)“发令人”、“受令人”、“发令时间”、“汇报时间”应填写在操作票的第一页。“操作人”、“监护人”、“值班负责人”应填写在操作票的最后一页，其他页不必填写。 9、变电站(发电厂)倒闸操作票样票： |
