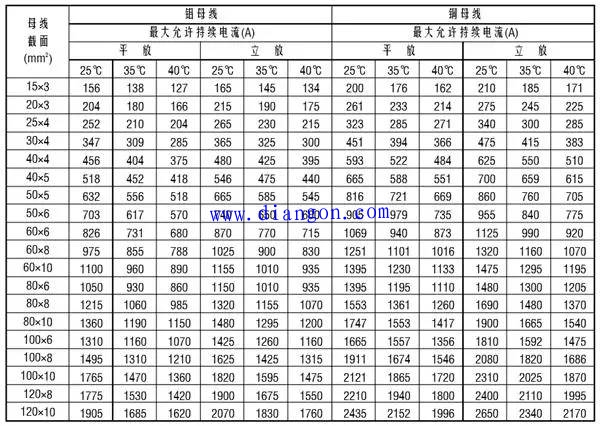

铜和铝的排载流量速记口诀和计算方法

二、估算法

单条铜母排载流量= 宽度(mm) X 厚度系数

双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)

铜排和铝排也可以按平方数来,一般铜应该按5-8A/平方,

铝应该按3-5A/平方

三、常用铜排载流量计算方法

40℃时铜排载流量=排宽*厚度系数

排宽(mm);厚度系数为：

母排12厚时为20;10厚时为18；

依次为:[12-20，10-18，8-16，6-14，5-13，4-12].

双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面巨细定） 3层铜排[40℃]=2单层铜排[40℃]

4层铜排[40℃]=单层铜排[40℃]*2.45(不引荐此类选择,最好用异形母排代替)

铜排[40℃]= 铜排[25℃]*0.85

铝排[40℃]= 铜排[40℃]/1.3

四、铝铜排载流量的计算方法

口诀

铝排电流要算快，排宽系数乘起来；

厚三排宽乘十个，后四排宽乘十二；

加一依次往上添，铜排再乘一点三。

母线排的载流量与其截面巨细有关。故可通过母线排的厚度和宽度尺寸，直接算出载流量。

口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。

厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。

“加一顺次往上添”说的是，厚度增加一毫米，宽度所乘的系数跟着加一，匆毫米厚的铝排开始，顺次摆放如下表：

厚度（毫米） 3 4 5 6 8 10

载流量（安） 宽×10 宽×12 宽×13 宽×14 宽×16 宽×18

注：铝排厚度没有7mm和9mm两个标准。

例：求40×4母铝排载流量是多少？

解：根据口诀，厚4载流量为×12 故 40×12=480安

例：求60×6铝母排载流量是多少？

解：60×14=840安

“铜排再乘一点三”说的是铜排的载流量比同标准铝排要大三成。

故求铜排载流量时，先视为铝排，按以上办法算出后，再乘1.3即可。

例：求50×13×1.3=845安

母排的载流量还与环境温度、多条母排并排、母排平放、竖放等要素有关。

当一般环境温度经常高于250C或许做直流母线并排时，可按九折处理。

交流2、3、4条母排并排使用时，可分别打8、7、6折。
