电梯安全回路图纸符号讲解
时间：2023-03-04作者：佚名
|

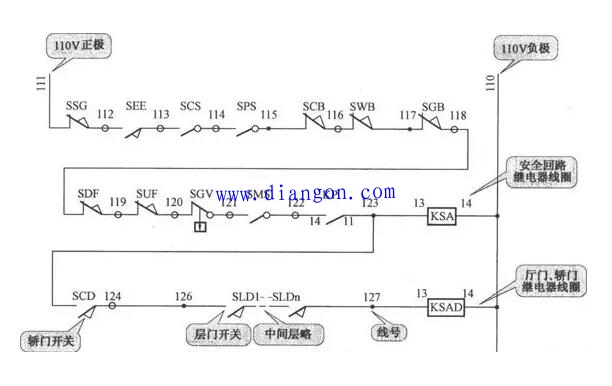

安全回路，就是在电梯各安全部件都装有一个安全开关，把所有的安全开关串联，控制一只安全继电器。只有所有安全开关都在接通的情况下，安全继电器吸合，电梯才能得电运行。为保证电梯能安全地运行，在电梯上装有许多安全部件。只有每个安全部件都在正常的情况下，电梯才能运行，否则电梯立即停止运行。 三菱电梯的安全回路示意图如下：

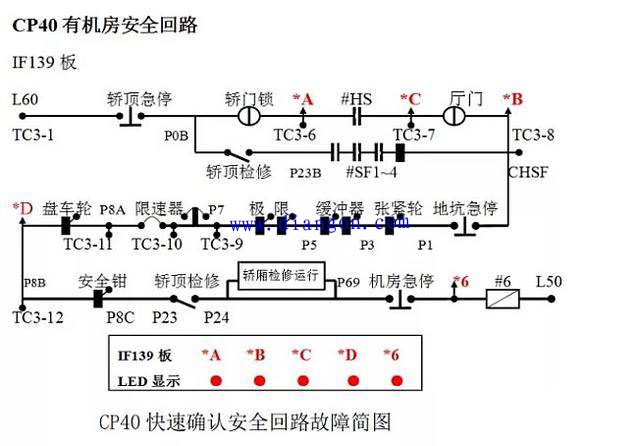

常见开关有：机房：控制屏急停开关、相序继电器、热继电器、限速器开关井道：上极限开关、下极限开关(有的电梯把这两个开关放在安全回路中，有的则用这两个开关直接控制动力电源)地坑：断绳保护开关、地坑检修箱急停开关、缓冲器开关轿内：操纵箱急停开关轿顶：安全窗开关、安全钳开关、轿顶检修箱急停开关。 富士达电梯安全回路透彻分析LED检测灯说明：*A轿门检测、*C平层区外#HS继电器检测、*B再平层与厅门检测、*D井道回路与机房检测、*6运行#6接触器检测。符号说明：L60电源AC200V输入、L50电源接地、6#电机输入接触器、HS平层区域外确认继电器、SF1～4提前开门再平层回路安全继电器。
接线端子：TC3-1～12编号为安全回路对应编号，供检测时加短路线。 电路分析：在门区回路与安全回路的设计时设置了防误操作的功能与快速确认故障的功能，在故障确认时按LED灯的*A～*D、*6排序的点灯情况，所对应检测点故障。 1)高速状态安全回路或门区故障快速确认的点灯状况图(注：↑表示点灯、↓表示灭灯)。 a.正常平层开门待机状态：L60→A↓→ C↓→ B↑→ D↑→ 6↓,门关闭时A～D点灯。 b.轿门锁触点故障：平层门关闭时L60→A↓→ C↑← B↑→ D↑→ 6↓。 c.厅门锁触点故障：平层外门关闭时A↑→C↑→B↓→ D↓→ 6↓。 d.井道安全回路故障：门关闭时A↑→C↑→B↑→ D↓→ 6↓。 e.轿厢安全与运行回路故障：门关闭时A↑→C↑→B↑→ D↑→ 6↓。 2)门区防误操作检测：当高速状态下检测到轿门或厅门被短路时（A、C矛盾时），电梯高速状态休止，防止维修人员的误操作造成的事故隐患。 a.轿门锁短路检测：高速状态平层开门时A↑→C↓→ B↑→ D↑→ 6↓，检测到C灭灯休止。 b.厅门锁短路检测：高速状态平层开门时A↓→ C↑→B↑→ D↑→ 6↓，检测到A灭灯休止。 ② REXIA-S、ZEXIA-S机型快速确认安全与运行回路的故障CP41 系统 CBC2x 板，提供的电梯安全回路检测 LED 灯*B、*D、*I 提供 3 点检测，在处理故障时就感到不直观。所以从简图中观察 TC1-1～9 端子用电笔检测更方便，同时供故障处理与检验测试加短路线。 |
