交流接触器的组成部分及各部分的作用

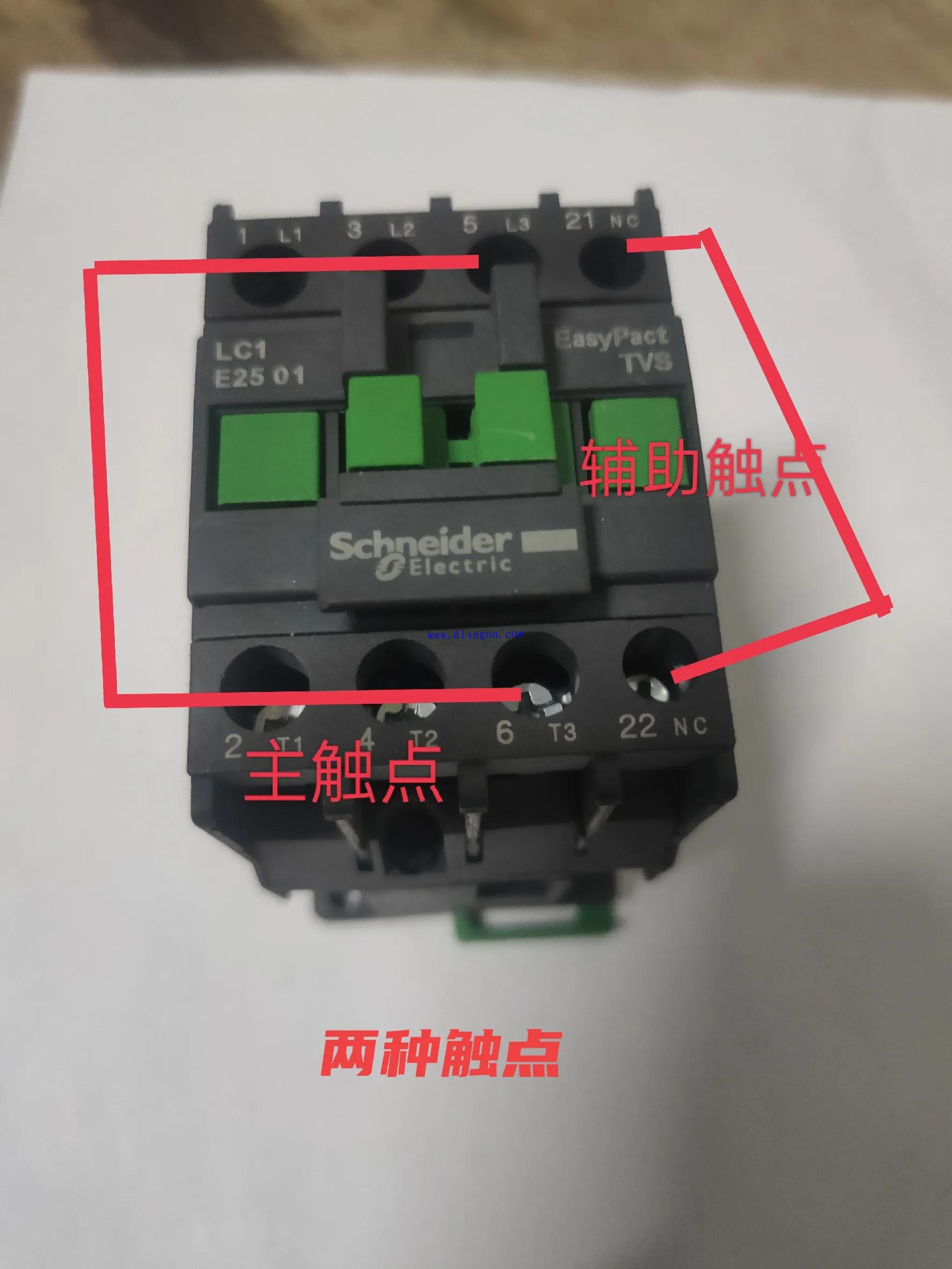

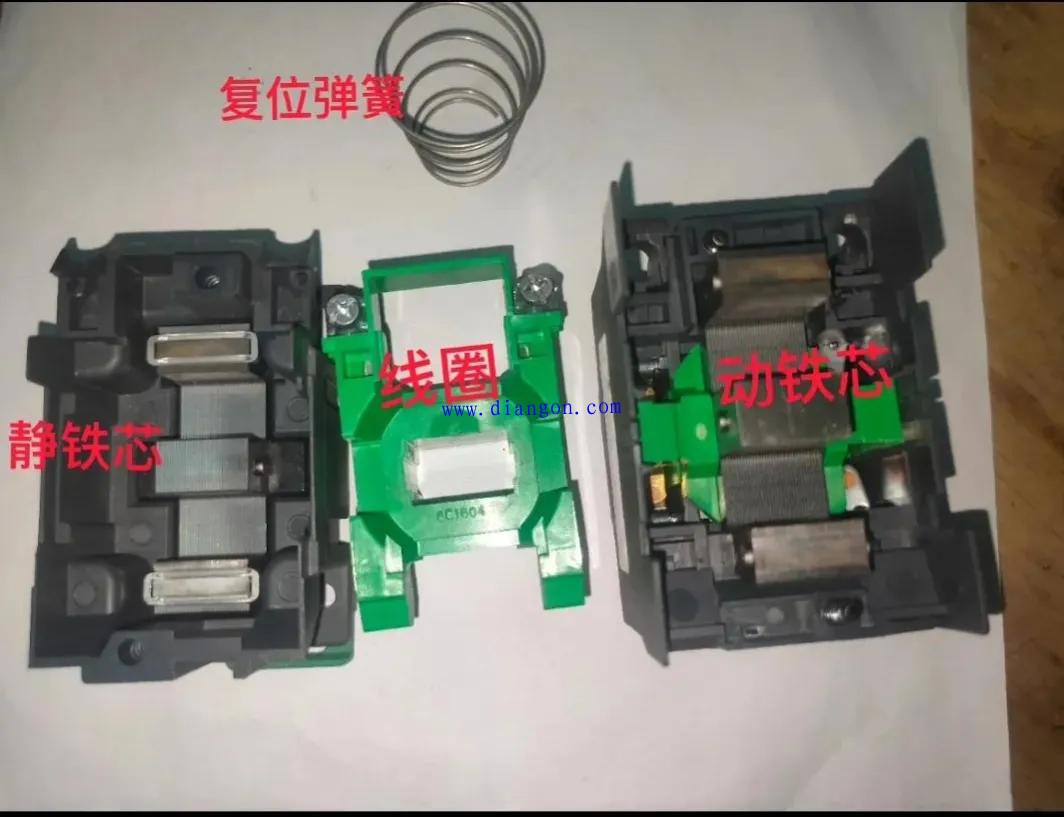

交流接触器主要有四部分组成:电磁系统,包括吸引线圈、动铁芯和静铁芯；触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

　当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

　交流接触器的工作原理。是用外界电源来加在线圈上，产生电磁场。加电吸合，断电后线圈没有吸力就断开。知道原理，接触器的线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路输入和输出一般在上部，一看就知道。还要注意外加电源的电压是多少（220V或 380V），一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制，根据原理理一下线路就可以了。
