继电器的识别与检测方法

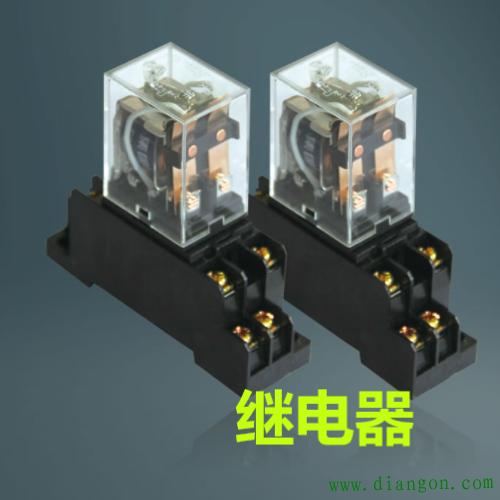

我们在电子电路中通常情况下使用的都是小型继电器,它们所用的线圈电压规格一般为直流5V、12V和24V的继电器外，有的还会用交流继电器，其线圈电压规格为交流220V。另外从它的触点来说，它有动合（常开）触点和动断（常闭）触点，还有的继电器既有动合也有动断的切换触点。我们在选用继电器的时候就需要根据控制要求来选择触点类型了。

有时候我们也可以微型继电器的铭牌上识别继电器，比如我们常见的小型继电器命名由四部分构成，第一部分是主称类型；第二部分表示形状特征；第三部分表示继电器的序号；最后一部分就代表了继电器的防护特征了。比如JZC33F这种继电器的型号，JZ代表了它是中功率的继电器；C代表了它的外形符号是超小型；33是其序号，最后的字母F则表示了它的防护是密封式的。

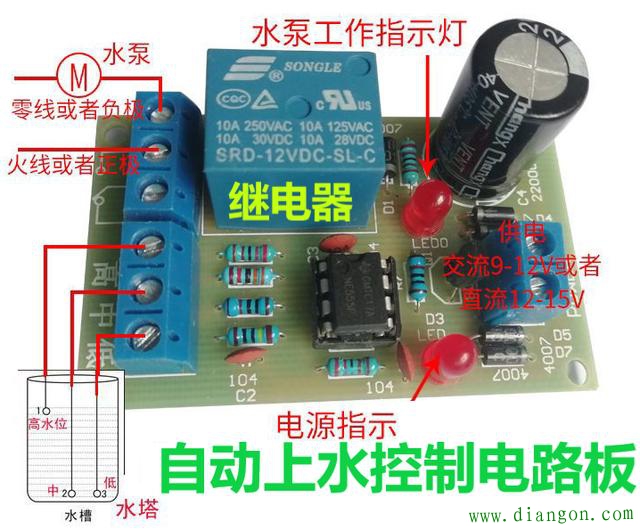

我们在使用继电器时除了关注它的线圈电压规格和触点形式外，有时还要关注它触点的工作电压和电流，这个技术指标一般会标注在继电器的外壳上，如下图所示。

对于继电器的检测一般都是用万用表的电阻档去测量其触点的电阻，常闭触点的电阻应该是零欧姆，常开触点的电阻应该是无穷大的。当测量它们线圈的阻值时，其阻值范围应该在25欧姆到2千欧姆之间，一般额定电压低的继电器，其线圈的阻值也较低，额定电压高的继电器，其线圈的阻值高，我们可以用万用表RX10挡位测量。
