单片机spi通信原理详解
时间：2023-03-04作者：佚名
|
单片机是一个可编程的微控制器，和spi通信其实是两个独立的东西。 只不过我们用单片机可以去实现spi通信而已，但是实现spi通信不一定非要单片机。 我们人和人之间沟通，要靠说话，并且两个人语言要一样，比如说都用普通话。 那芯片和芯片沟通，它们又不会说话，怎么传递信息呢？ 就是通过通信总线，通信总线有很多种，比如IIC、SPI、USART、CAN，它们的区别就像普通话、英语、韩语、俄语，都是用来传递信息用的，只是传递方式不同。 但传递信息，有一个前提，就是语言要相同，也就是通信方式要相同。 所以说，spi是一种通信方式，是用来传递信息的。 不同的通信方式，传递信息的方式不同。 Spi是一种全双工、高速的、同步的通信总线。 简单来说，就是你们两个可以同时快速地说话，你能把你要说的告诉对方，同时也能听到对方说什么，这就是全双工。 还有一种叫半双工，就是你们同时只能有一个人说，另一个听，说完了，另外一个才能说。 很明显，全双工传递信息的效率更高吧。 同步的意思我给你们两个对话设定个条件，比如说我说开始你们才可以对话，我说停止就都不能说话。 我们人和人传递信息一般是靠耳朵和嘴巴对吧？ Spi通信传递信息是通过接口，来看下图：

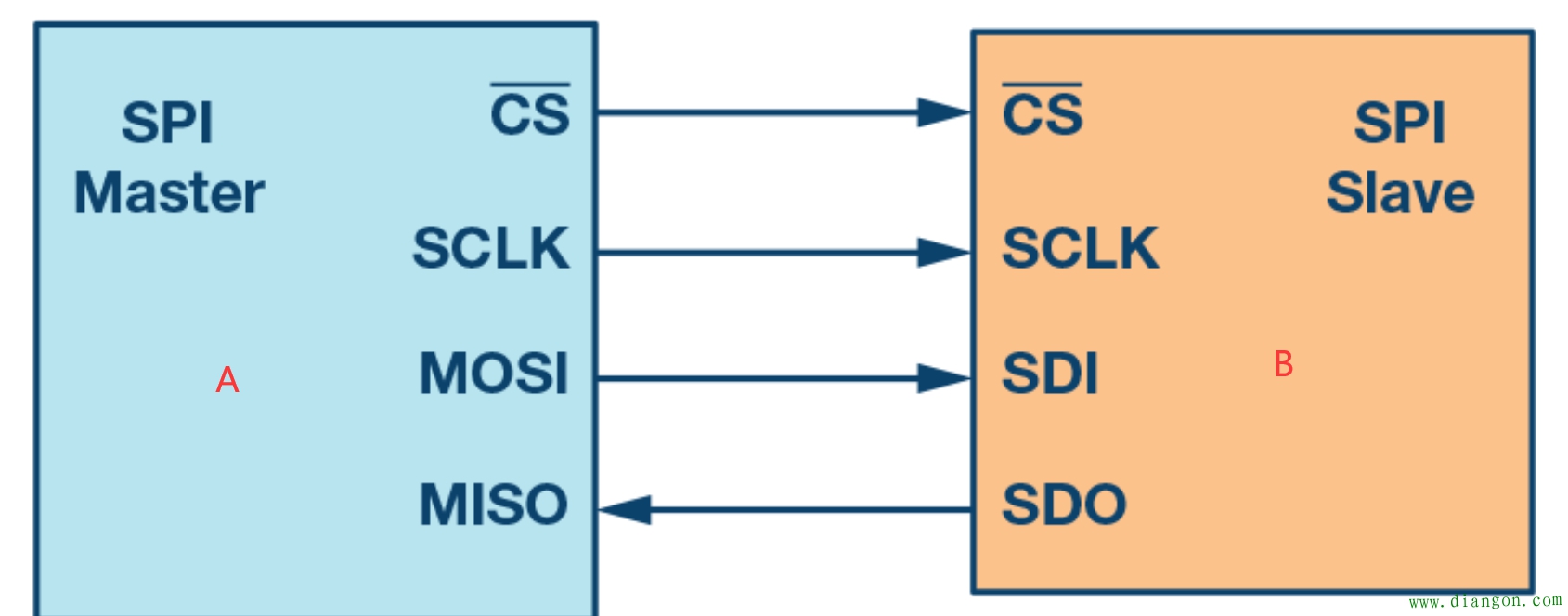

SPI通信协议：单片机spi通信接口什么意思，spi接口干什么用的？ spi接口有4根线，分别是CS、SCLK、MOSI、MISO。 SCLK是同步信号，一般由主控来控制。 既然是通信，自然是需要有个”对象”，如上图A和B。 A是SPI Master，也就是主控，比如说单片机，一般就是主控的角色，主控来负责发送SCLK同步信号通知SPI Slave是否需要进行数据通信。 B是SPI Slave，也就是从机，比如说Flash芯片。 CS代表片选信号，为什么要用片选呢？ 因为一个SPI Master可以跟不同的SPI Slave进行通信。

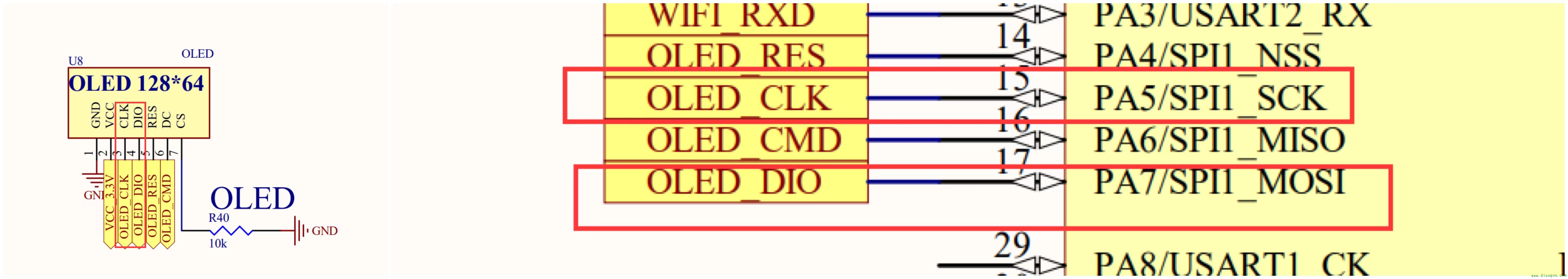

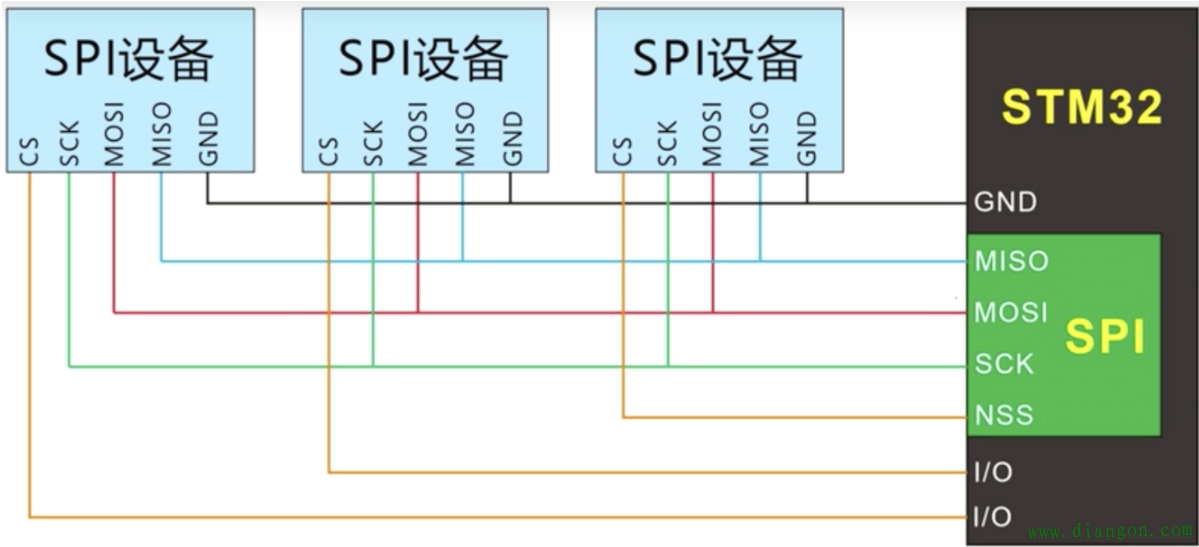

SPI Master就是通过CS来控制，具体跟哪个SPI Slave通讯，控制CS为低电平就代表选中该SPI Slave。 如果说只跟一个从设备通讯，也可以直接把CS串联电阻接地，省的每次都去控制它。 MOSI英文全称是Master Output Slave Input，这个一般接主控器件数据输出引脚，从机器件数据输入引脚。 MISO英文全称是Slave Input Master Output，这个一般接主控器件数据输入引脚，从机器件数据输出引脚。 除此以外，还有一种特殊的用法，就是只用SCLK和MOSI这两个引脚的SPI通信。 比如说我们无际单片机编程实战项目课程里有个OLED屏的应用。
片选引脚CS我直接硬件接地了，因为只有一个从设备。 我们主要是控制OLED屏去显示内容，并不需要从OLED读取数据，所以MISO也不需要。 这种情况是可以只用2根线的。 |
