西门子S7-300CP以太网通信模块故障诊断及更换

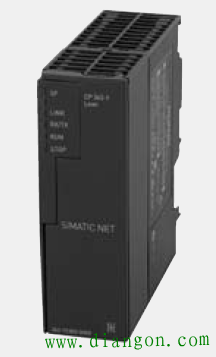

在做自动化维护的对于故障判断是最基本的技能，今天跟大家分享西门子300CP以太网通信模块故障诊断及更换，首先给大家介绍西门子300CP以太网通信模块指示灯含义；

1、extf灯亮红代表外部连接故障；

2、intf灯亮红代表模块内部自身故障1所以如果intf灯亮红则会引发extf灯亮红；

3、txd灯和rxd灯分别代表数据发送和接收。

下面介绍西门子300CP以太网通信模块更换及注意事项：

1、到达现场后与现场操作人员沟通更换S7-300CP以太网通讯模块，避免引发其他设备事故；

2、分断S7-300系统的电源空开，并用万用表测量空开下端，确认没电，以免触电；

3、用一字螺丝刀拧开L/M端子上的线，并做好线缆标记；拔出以太网口上的网线，并做好线缆标记；

4、用一字螺丝刀螺松模块下部的固定螺丝，直到模块能够直接手动拔离背板，底部向上提起模块；

5、将新模块自上而下倾斜挂靠在导轨上，并确定与同一导轨上的其他模块齐整，用一字螺丝刀螺紧下部的固定螺丝；

6、将原本做记号的两根电源线接到CPU的Ｌ（＋）／Ｍ（－），并作拉扯检查以验证是否接好，做好标记的以太网网线插入到CP以太网通讯模块的P1/P2口中；

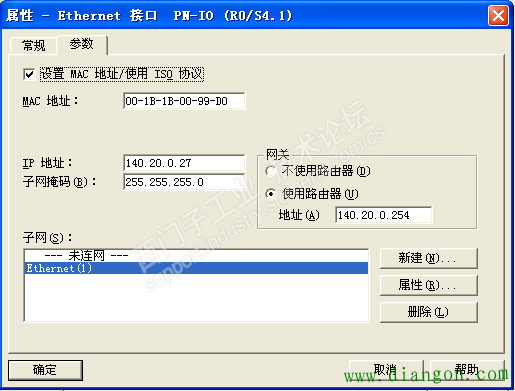

7、送上开关，ＰＬＣ程序解压，在ＳＴＥＰ７中打开，进入硬件组态界面，将新CP模块上的MAC地址写入（如图），保存编译下载；

8、观察CPU/CP模块上的ＲＵＮ指示灯确定都显示绿色，并在线监控硬件组态及网络组态正常即更换完成，可以试机准备生产。
