DCS通讯掉站

中央控制是一套冗余控制系统，使用的西门子plc用的是414-5H PN/DP 固件号V6.0两套。

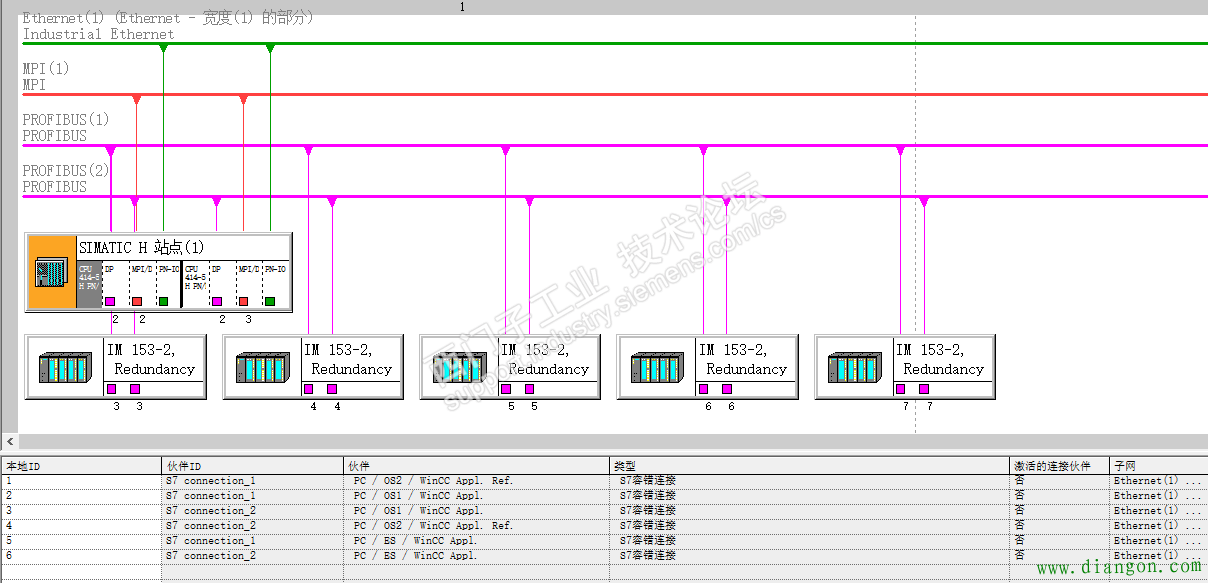

挂冗余接口模块 IM153-2 订货号：6ES7 153-2BA10-0XB0 硬件版本2 固件版本v6.0.3 有五个分站 一个工程师站，两个操作员站。配置框架如图所示：

有的时候，不固定也不定时出现很多报警，超出设置报警的上下限故障，部分停机。这个状况，是设备安装一来就存在这个问题。设备既然是冗余控制，竟然还突然停机，带来危害相当大。 西门子的DP总线连接的DP接头，有进有出，终端电阻打到OFF位置，只进不出要打到ON位置，但是这套系统终端电阻位置也是很奇怪，终端只有一根线，电阻打在OFF位置，也能运行，只是通讯故障，容易产生不稳定的通讯干扰。所以，最终改变原来厂家的通讯接头终端电阻的位置，按照上述的规则，进行了拨码转换。这个故障从此便没有了。真的，设备上新的，通讯配置那么高大上，为何这个低级的错误还能有，是不是原厂家给设的陷阱？
