西门子S7-1200PLC和第三方变频器Modbus通讯轮询测试

一、案例背景

使用西门子plc和第三方变频Modbus通讯轮询，实现对第三方变频器的频率写入，对实时频率、实时电流、实时电压读取的功能。

二、前期说明：

硬件：西门子plc及模块：CPU-1214 DC/DC/DC，CB1241；三菱变频器：FR-D740（485接口）

软件：TIA Portal V15.0

前期硬件的接线这里不再赘述，自行查阅相关技术文档，本文着重于通讯轮询程序部分的描述；

三菱变频器参数的设置，这里同样不再赘述，自行查询相关技术文档即可；

西门子TIA Portal软件、实际PLC和变频器硬件准备；

三菱FR-D740变频器的通讯协议资料查询，找到频率写入、实时频率、实时电流、实时电压的数据记录地址；

三、实操流程

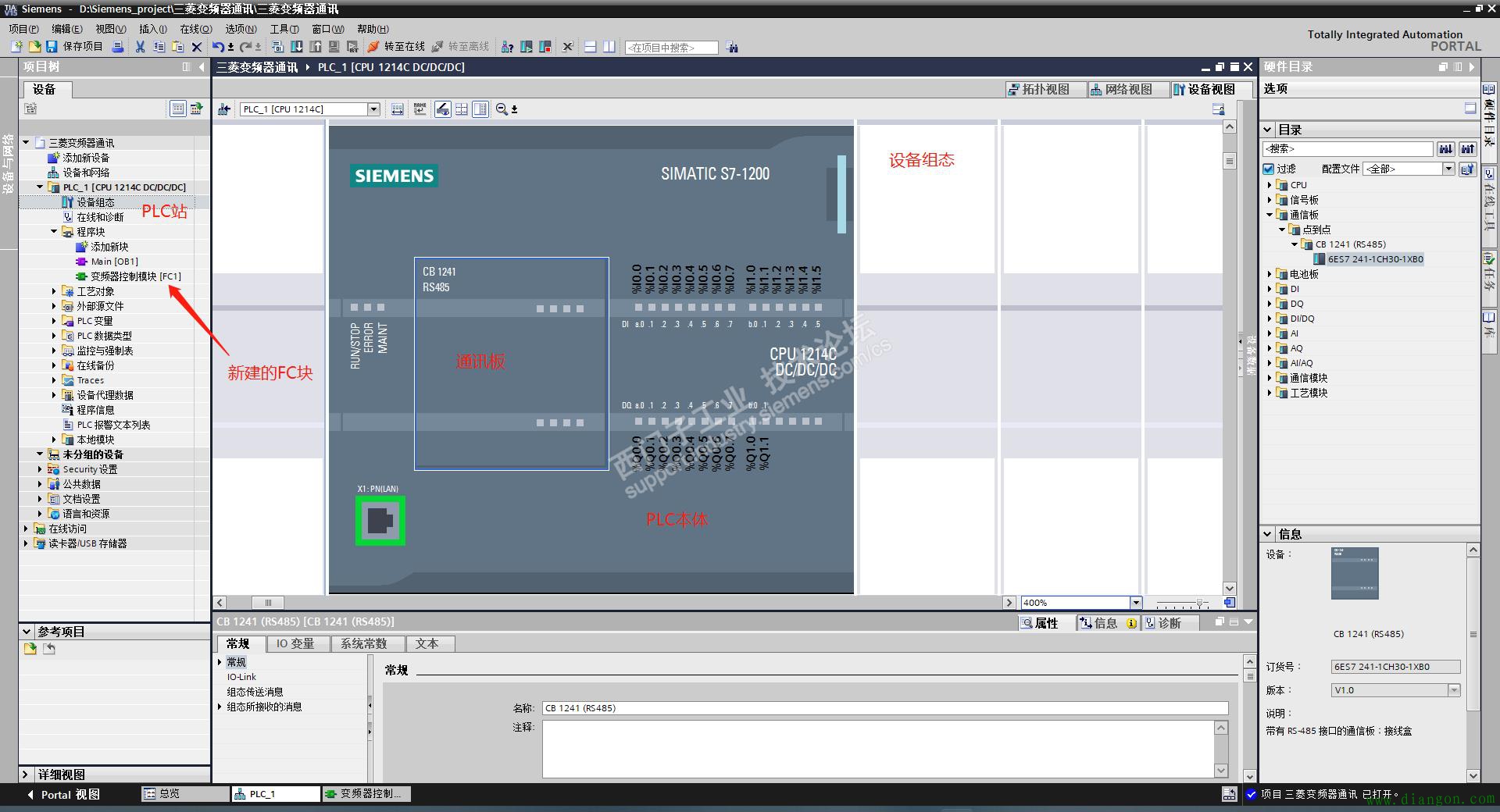

1、新建一个TIA Portal项目，创建PLC站，然后添加CB 1241模块；并在PLC站添加一个FC块，命名为：变频器控制模块；在PLC站 -> 设备组态 -> PLC本体 -> 属性 -> 系统和时钟存储器 -> 启用系统存储器字节和启用时钟存储器字节两项打“√”，如图：

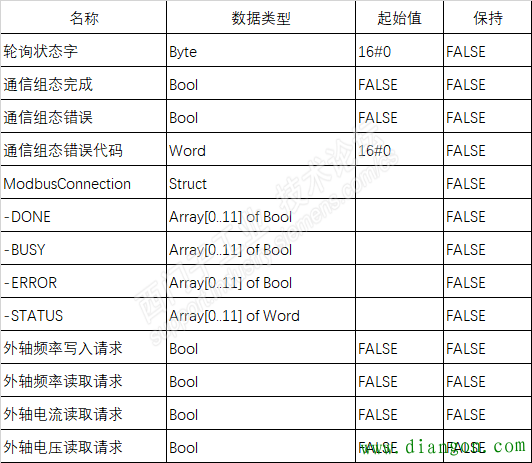

2、新建一个DB块，命名为：Data，并在DB中创建如下表所示变量：

注：DONE、BUSY、ERROR、STATUS三个属于ModbusConnection下属分类

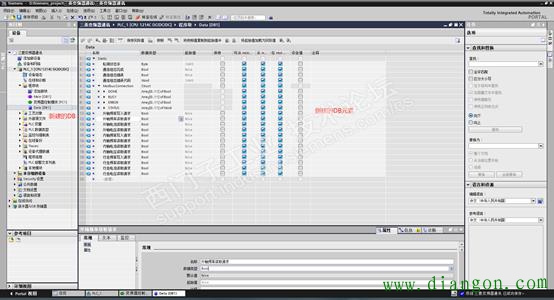

在TIA Portal中创建完成后，如图所示：
