继电器采用“失电”报警比“带电”报警更可靠

正确选用继电器报警状态

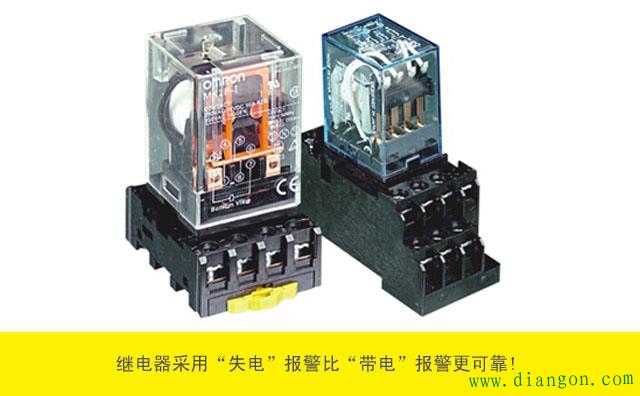

一般具有报警和联锁功能的仪表、dcs、变频器都少不了使用继电器，即大多是通过继电器的触点和报警、联锁电路相连，来进行报警和联锁。以上说的：“励磁”就是表示继电器线圈处于“带电”状态，而“失磁”就是表示继电器线圈处于“失电”状态，当报警时是使继电器线圈处于“带电”还是处于“失电”状态好呢?从可靠性出发来分析一下“带电”和“失电”状态的优缺点。

继电器线圈“带电”而动作使电路报警，这是最易被人理解的设计，但是存在一个隐患，如果相关接线没有接好而出现开路时，或继电器线圈供电电源出现问题，出事故需要报警时，继电器线圈应“带电”而动作，如由于上述原因继电器不会动作，这后果是严重的。如果改为“失电”报警，一旦仪表接线未接好或开路，继电器线圈供电出现问题，或仪表故障，都不会出现失报。原因是：在未报警时继电器线圈是处于“带电”状态，一旦上述不正常现象出现时，继电器线圈将恢复至“失电”状态；操作、维修人员就会因为“报警”而查找报警原因，当发现信号正常而报警时，就会去查找其他原因，并排除故障，使报警电路恢复正常，从而可避免不报警现象的出现，显然继电器采用“失电”报警比“带电”报警更可靠。
