单相电机双电容如何接线？如何区别双电容那个是启动电容？那个是运行电容？

今天来学习下单相电机双电容如何接线？如何区别双电容那个是启动电容？那个是运行电容？

如图所示，启动电容是CD60，运行电容是CBB60，启动电容容量大，耐压值小；运行电容，容量小，耐压大，一般超过400V耐压值。

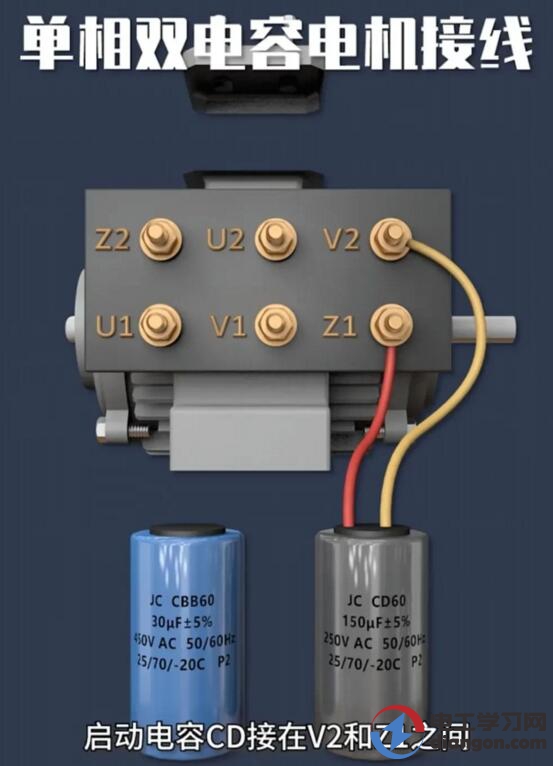

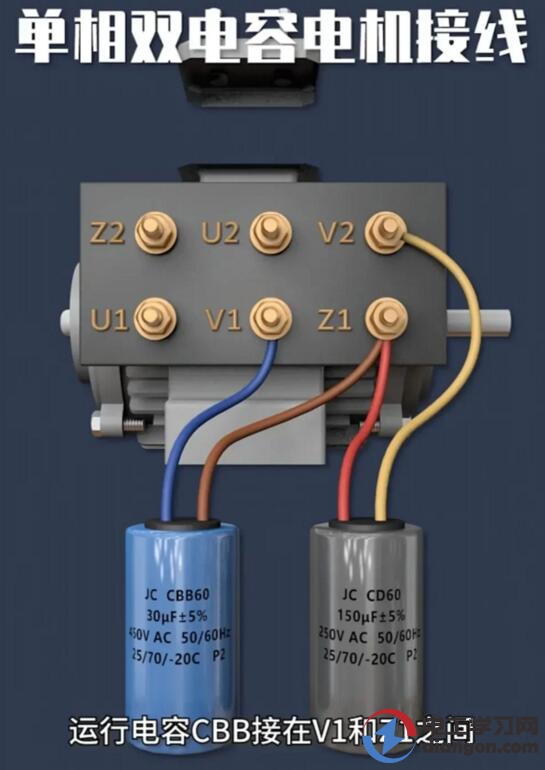

启动电容接线时可以任意接在，如图所示，Z2和U1 U2和V1 或者V2和Z1三组中任意一组两个接线端子上，图中接在V2和Z1这组上； 运行电容接在U1和Z1或者V1和Z1这两组任意一组上。 你看明白了吗？运行电容必须要和启动电容有一组是公共点， 图中的公共点是Z1，所以运行电容不能接在U1和V1上。

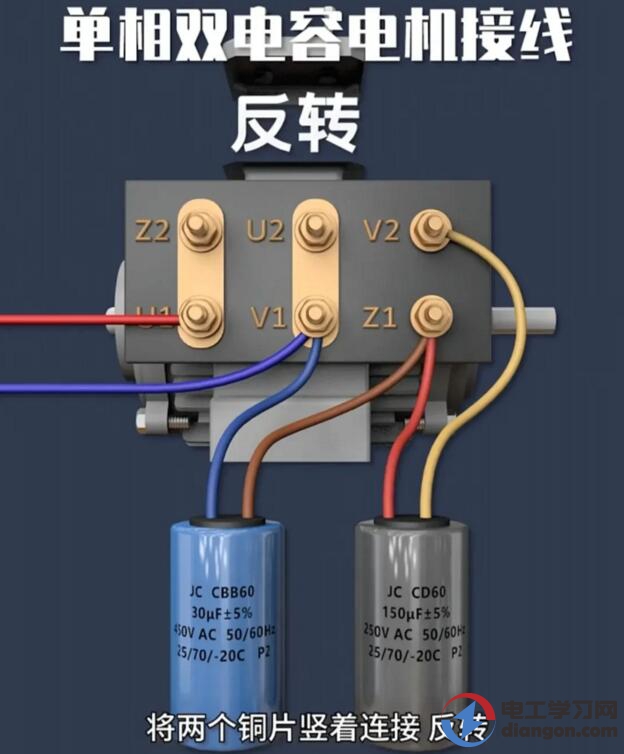

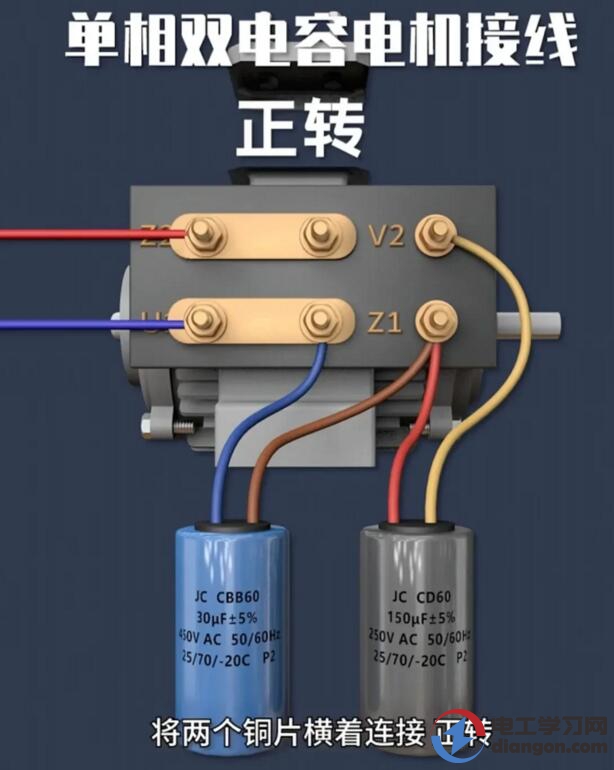

电源单相220V接线时，连接片横着接是正转，注意电源不能接在启动电容引脚上；那么连接片竖着接就是反转，同样电源不能接在启动电容上。

你学会了吗？非常简单！
