西门子CP243-1作为客户端与S7-300PLC进行以太网通讯

S7-200 plc本体没有以太网口，需要通过以太网模块CP243-1来扩展以太网通信，且一个S7-200PLC只能扩展一个CP243-1。CP243-1不是即插即用模块，需要通过其他方式对S7-200下载一个包含以太网向导的项目文件才可以使用。通过以太网向导，最多8个以太网S7控制器通信，每个连接既可以是服务器连接也可以是客户机连接。除此之外，CP243-1还可以同时支持一个STEP 7-Micro/WIN的编程连接。一个客户端（Client）可以包含1－32个数据传输操作，一个读写操作最多可以传输212个字节。如果CP243-1作为服务器运行，每个读操作可以传送222个字节。

S7-200 可以通过 CP243-1 作为服务器端和客户端建立 S7 连接，这意味着以下可能:
1. 在 S7-200 中配置一个客户端，因此S7-200将主动激活与远程服务器的 S7 连接。
2. 在S7-200中配置服务器连接，因此S7-200可被动的响应建立好的S7连接，远程的客户端将与S7-200建立连接，S7-200作为服务器提供数据。

一、S7-200作为客户机

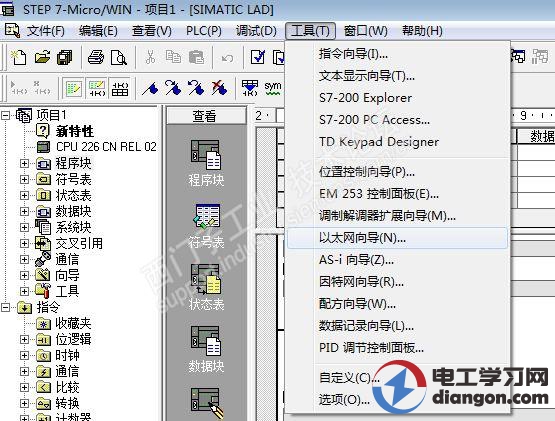

把S7-200的以太网模块CP243-1配置为CLIENT，使用STEP 7 Micro/WIN中的向导进行通信的配置即可。在命令菜单中选择工具--以太网向导。具体步骤如下：

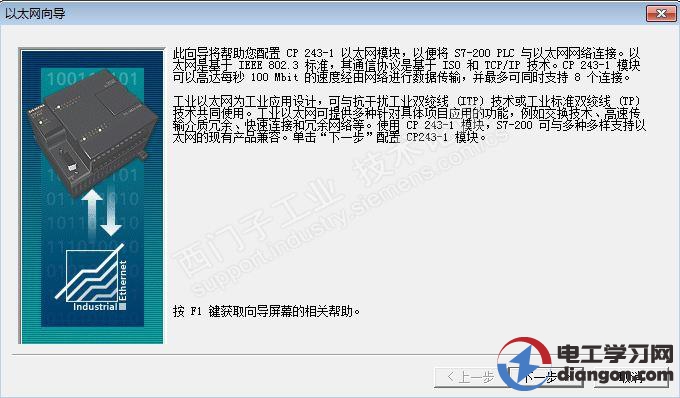

1、是对以太网通信的描述，点击下一步开始以太网配置。如下图。

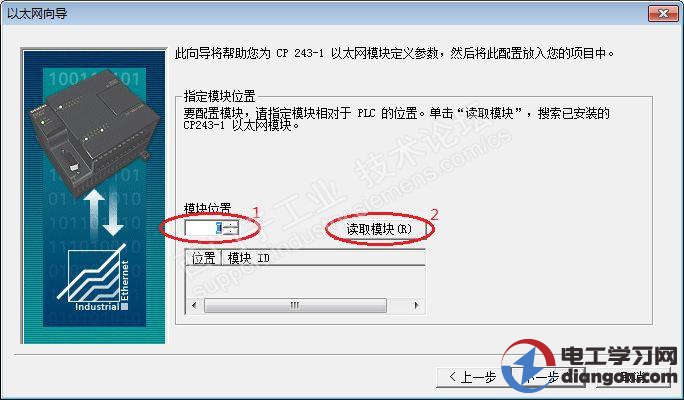

2、点击下一步如下图。在此处选择模块的位置，CPU后的第一个模块位置为0，往后依次类推；或者在线的情况下，点击读取模块搜寻CP243-1模块（在线读取将该模块的命令字节载入模块命令字节向导屏幕）。点击下一步；

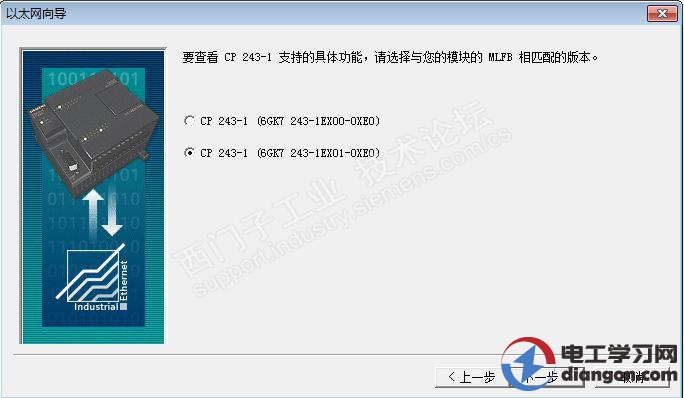

3、选择模块相匹配的MLFB版本，本例中的CP243-1模块型号为6GK7243-1EX01-0XE0，如下图所示：

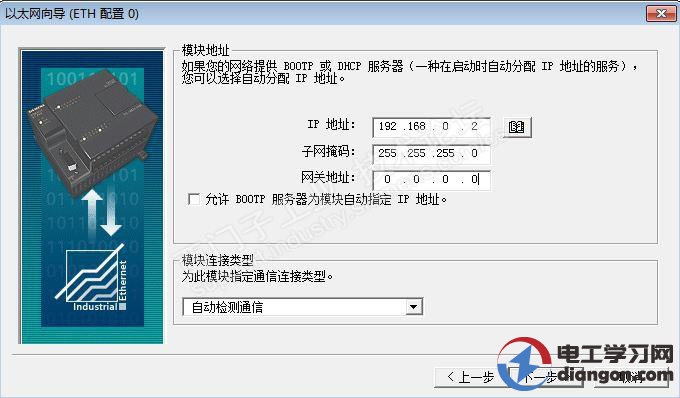

4、点击下一步弹出下图，在此处填写IP地址和子网掩码。点击下一步；

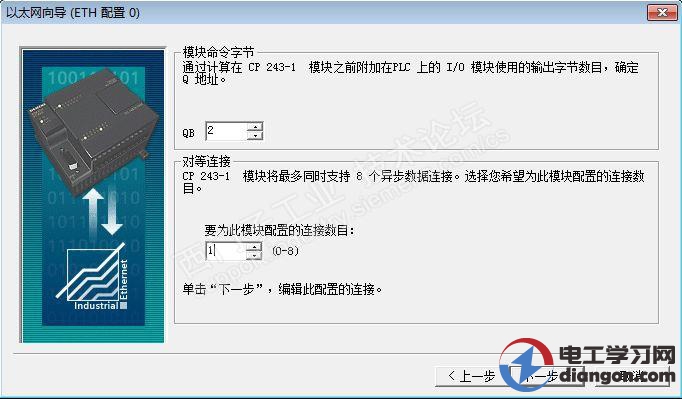

5、点击上图下一步弹出对话框将组态CP243-1进行S7连接的连接数量的设置，通过S7连接可以与通信伙伴进行读写数据操作。点击“下一步”按钮继续进行S7连接组态。

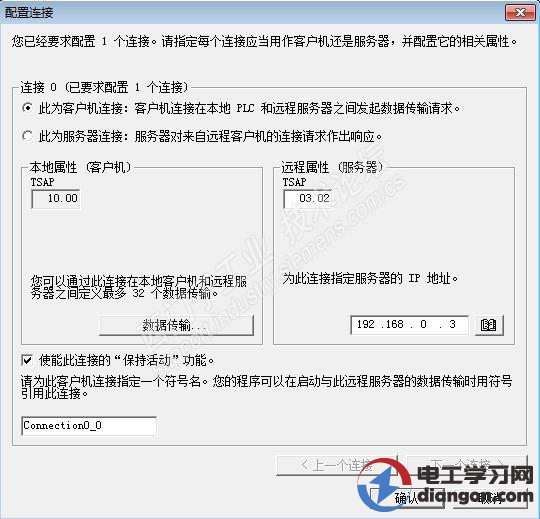

6、点击下一步后选择此为客户机连接，远程属性TSAP （Transport Service Access Point）填写为03.02，输入S7-300侧的IP地址。点击数据传输按钮进入数据交换的定义。
注意：如果连接远程对象是 S7-300，TSAP为03.02；如果连接远程对象是 S7-400，TSAP为03.0x，其中x为CPU模块的槽位，可以从S7-400 站的硬件组态中找出PLC的槽号。

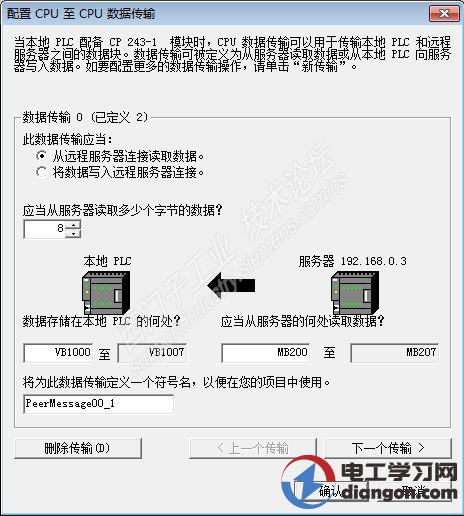

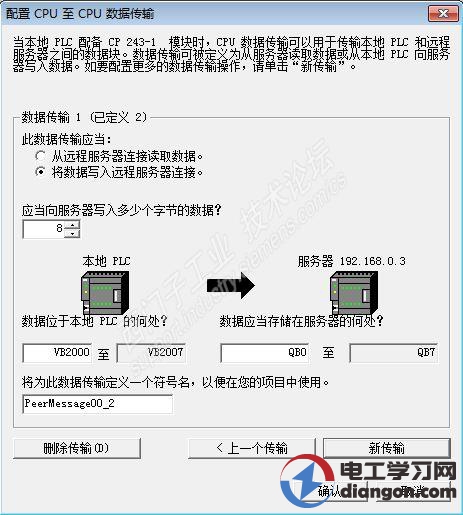

7、选择"数据传输"标记，并单击"新传输"按钮，进行配置：选择是读取数据还是写入数据，填写通讯数据的字节个数，填写发送数据区和接收数据区的起始地址。本文中为从S7-300的MB200开始读取8个字节到VB1000开始的8个字节的区域中；从S7-200的VB2000开始的8个字节写到S7-300的QB0开始的8个字节的区域中，点击确认按钮：
注意： 本地PLC中的地址必须是V内存字节地址，远程对象中的地址必须代表字节地址。当您为S7-300/ S7-400设备输入远程地址时，若是数据块请使用DBx.DBBy格式。

8、选择CRC校验,使用缺省的时间间隔30秒,点击下一步按钮。填写模块所占用的V存储区的起始地址。你也可以通过“建议地址”按钮来获得系统建议的V存储区的起始地址, 点击下一步按钮。

9、完成以太网向导配置后需要在程序中调用以太网向导所生成的ETHx_CTRL和ETH0_XFR, 然后，将整个项目下载到作客户端的S7-200 CPU上。

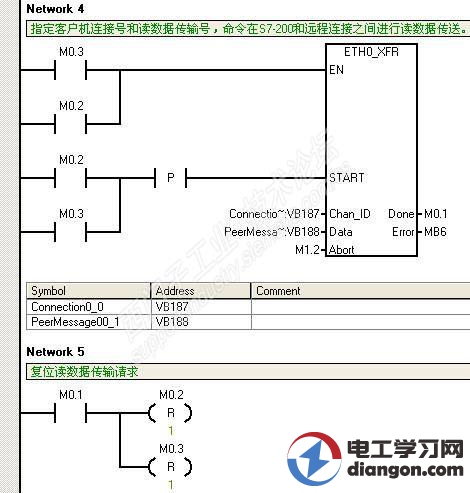

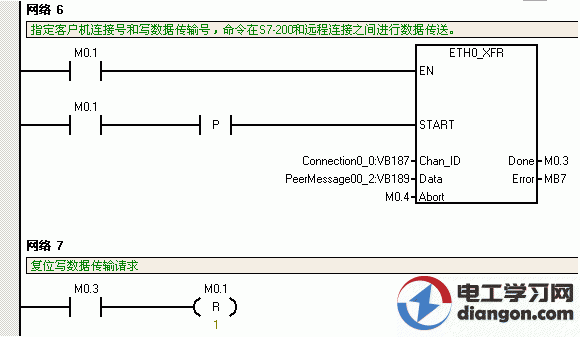

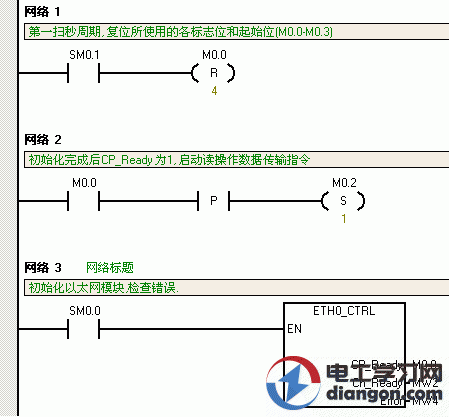

10、调用向导生成的子程序，实现数据传输。对于S7-200的同一个连接的多个数据传输，不能同时激活，必须分时调用。下面的程序就是用前一个数据传输的完成位去激活下一个数据传输。如果通信未建立成功，可以对应查询子程序的错误代码。
