西门子PLC通信不上经验分享

经常有小伙伴反映自己的西门子plc通信不上，今天就西门子plc通信注意的几个地方做下说明，希望大家可以牢记心中。

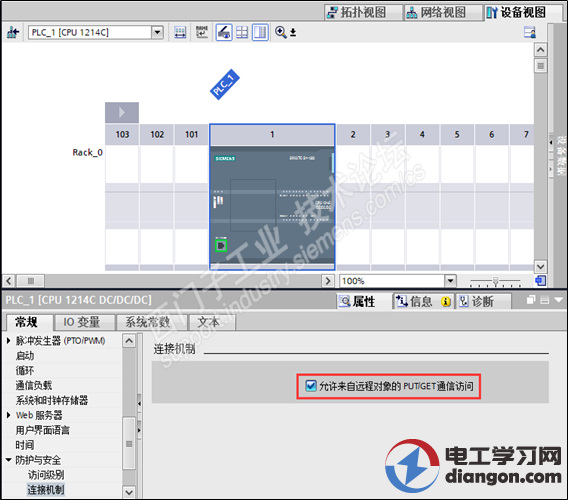

1、 PLC侧需要设置勾选允许来自远程对象的Put/Get通信访问

对于西门子1200/1500系列，必须要勾选允许Put/Get访问，对于200Smart/300/400，则不需要。

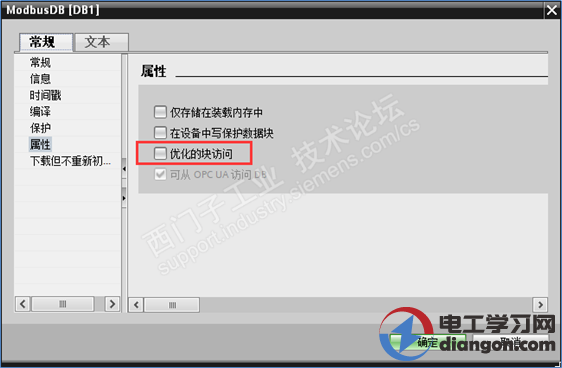

2、对于DB块读写，需要去除DB优化访问

对于基于博图开发S7-1200/1500的项目，如果要与DB块数据通信，需要要去除DB的优化的块访问，对于200Smart/300/400，则不需要。如果希望通过标签通信，可以采用opcUA。

3、务必保证通信地址是有效地址

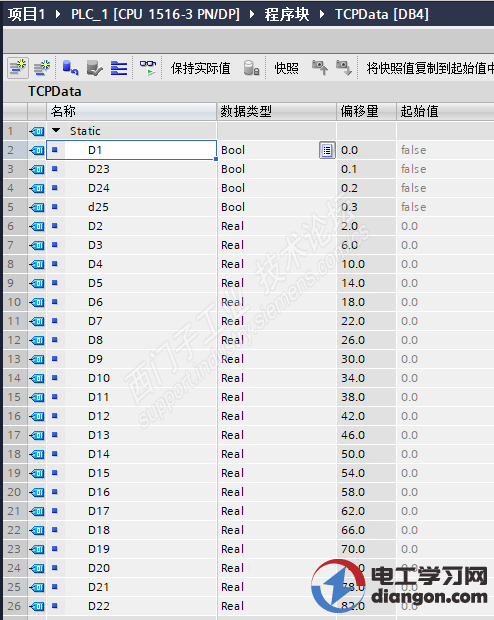

通信地址是有效地址，这句话该怎么去理解呢？因为PLC大多数是基于存储区的，每个地址肯定是隶属于某个存储区，大家都知道西门子PLC自带的存储区有I区、Q区、M区、T区、C区，但是对于常用的DB存储区是没有的，需要自己去创建，也就意味着，如果你要读取DB地址，必须要提前创建好DB存储区，除此以外，DB存储区创建之后，默认是没有字节的，需要自己一个个添加变量，才能形成有效存储区，因此一个DB存储区的范围是有限并且可见的（可以通过偏移量看出来）。举例说明，下图是一个DB存储区，说明这个存储区有86个字节，如果你通信的地址超过这个范围，肯定就会出问题。这点其实也很容易理解，我们把与PLC通信当做从服务器拿东西，如果我们要拿的东西，服务器都没有，那么是不是会出问题呢？

经验分享

下面再给大家分享，如果出问题之后，我们如何快速定位问题，解决问题？

1、我们首先要Ping一下PLC的IP地址，保证物理网络是正常的，一定要记住Ping通只能证明网络没问题，并不能代表一定可以通信。

2、西门子S7协议是基于TCP的，所以我们接下来可以用网络调试助手去连接PLC，IP地址填写PLC的IP地址，端口号填写102。

3、用通信测试平台测试变量，记住这里最好先测试M存储区，如MD100。

4、如果通信测试平台可以，说明PLC端设置基本上都没问题了，但是如果这时候配置软件仍然有问题，可以先删除所有的组，只创建一个通信组，并且把存储区选择M存储区。

5、如果上面的单个M存储区可以，一般就是你通信组配置的问题了，可以将所有的通信组的Active激活都取消，然后逐个开启，定位是哪个或者哪几个通信组的问题，然后再找原因。
