开关电源的这四个知识点 身为维修电工不可不知！

行军作战之时，讲究的是兵马未动粮草先行。这句话对于我们维修电工从业者同样适用，毕竟当下电控系统中的控制、检测、执行等环节，均离不开一个基础设备——开关电源。由此，今天我们便来了解一下开关电源的四个相关知识点，为大家在实际工作中带来一些帮助。

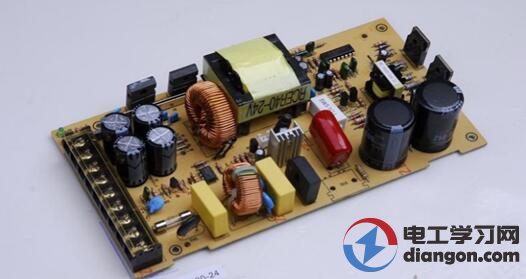

首先需要说明一下，鉴于当下电控系统使用中，以中小功率的反激式开关电源为主力军，故本文所讲相关知识均以该种类型开关电源为蓝本，在此特予以说明。

一、大部分同行在潜意识里认为，开关电源的输出电压是恒定不可调节的。其实相当部分的开关电源生产厂家在考虑到实际使用中供电距离、线路损耗等问题后，通常会在开关电源输出端接线端子排附近设置一支电位器，用以调节开关电源输出端电压。不过需要指出的是，由于反激式开关电源的线路特点，该电位器所能改变的电压值是有一定范围限制的，大多在±15％左右。

二、几乎每部开关电源均会在线路当中安置一支LED发光二极管，用以指示开关电源工作状态的同时，其实它还具有一定的故障类型警示作用：当该LED发光二极管在使用过程中呈现出闪烁状态时，则表明开关电源输出端所接负载发生了过载或短路故障！如果我们在此现象下将所接负载去除后，该LED指示灯仍然闪烁，则说明开关电源稳压回路或电压采样电路（绝大部分为PC817光耦 基准电压集成电路TL431架构）出现了问题。

三、对于使用多路输出电压开关电源的同行，还要注意开关电源输出端“共地”问题——此处所指的“地”非交流电源侧的接地，而是指开关电源输出端各路直流电压的GND/COM。gdzrlj.com部分开关电源的直流输出侧采用“共地”模式，即输出端所有电压均是对于单端GND/COM而言；不过部分开关电源在考虑到使用过程中的电磁干扰等问题后，便将直流输出端各路电压的GND/COM做单独隔离处理，通常会在接线端子牌上用GND1、GND2/COM1、COM2等予以注释，故大家在使用时要稍加注意。

四、做为一种由电子元器件构成的装置，开关电源在使用安装过程中还要考虑到两个细节之处：一者是开关电源在安装之时需做好抗电磁干扰举措，在安装于含有变频器、软启动器、中/高频炉、伺服控制器等设备的电控箱时，应做好开关电源的接地措施。二来开关电源做为一种功率设备，实际使用中也要考虑到其自身散热问题，这就要求我们广大维修电工同行从实际情况入手，提前做好相应的准备工作。
