二极管检波电路及故障处理

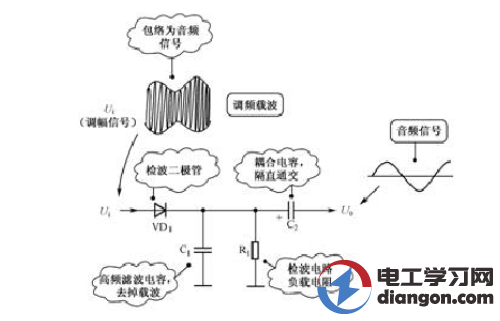

　　如图1所示是二极管检波电路。电路中的VD1是检波二极管，C1是高频滤波电容，R1是检波电路的负载电阻，C2是耦合电容。

　　“图1 二极管检波电路

　　1．电路分析准备知识

　　众所周知，收音机有调幅收音机和调频收音机两种，调幅信号就是调幅收音机中处理和放大的信号。见图中的调幅信号波形示意图，对这一信号波形主要说明下列几点：

　　（1）从调幅收音机天线下来的就是调幅信号。

　　（2）信号的中间部分是频率很高的载波信号，它的上下端是调幅信号的包络，其包络就是所需要的音频信号。

　　（3）上包络信号和下包络信号对称，但是信号相位相反，收音机 终只要其中的上包络信号，下包络信号不用，中间的高频载波信号也不需要。

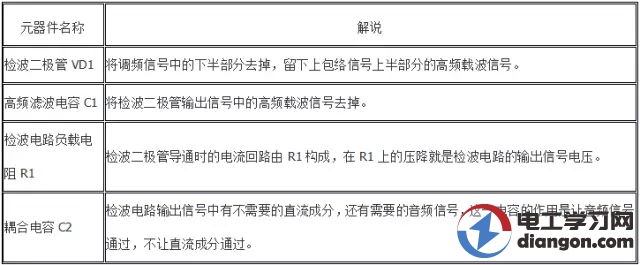

　　2．电路中各元器件作用说明，如表1所示是元器件作用解说。

　　表1 元器件作用解说

　　3．检波电路工作原理分析

　　检波电路主要由检波二极管VD1构成。

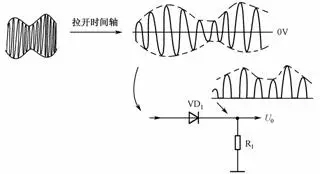

　　在检波电路中，调幅信号加到检波二极管的正极，这时的检波二极管工作原理与整流电路中的整流二极管工作原理基本一样，利用信号的幅度使检波二极管导通，如图2所示是调幅波形展开后的示意图。

　　“图2 调幅波形时间轴展开示意图

　　从展开后的调幅信号波形中可以看出，它是一个交流信号，只是信号的幅度在变化。这一信号加到检波二极管正极，正半周信号使二极管导通，负半周信号使二极管截止，这样相当于整流电路工作一样，在检波二极管负载电阻R1上得到正半周信号的包络，即信号的虚线部分，见图中检波电路输出信号波形（不加高频滤波电容时的输出信号波形）。

　　检波电路输出信号由音频信号、直流成分和高频载波信号三种信号成分组成，详细的电路分析需要根据三种信号情况进行展开。这三种信号中， 重要的是音频信号处理电路的分析和工作原理的理解。

　　（1）所需要的音频信号，它是输出信号的包络，如图3所示，这一音频信号通过检波电路输出端电容C2耦合，送到后级电路中进一步处理。
