西门子S7-1500Modbus TCP通信
|

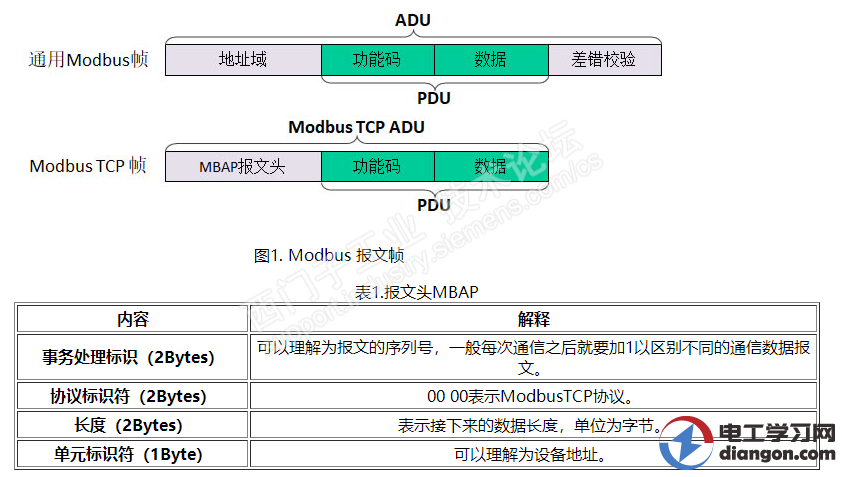

Modbus协议是一项应用层报文传输协议，包括ASCII、RTU、TCP三种报文类型。标准的Modbus协议物理层接口有RS232、RS422、RS485和以太网接口，采用master/slave方式通信。Modbus设备可分为主站(Master)和从站(slave)，主站只有一个，从站有多个，主站向各从站发送请求帧，从站给予响应。在使用TCP通信时，主站为client端，主动建立连接；从站为server端，等待连接。对于这三种通信在数据模型和功能调用上都是相同的，只有封装方式是不同的。Modbus TCP协议是一个运行在TCP/IP网络连接中的一种协议，与传统的串口方式相比，MODBUS TCP插入一个标准的MODBUS报文头到 TCP报文中，不再带有差错校验和地址域，如下图所示。MBAP为报文头，长度为7字节。

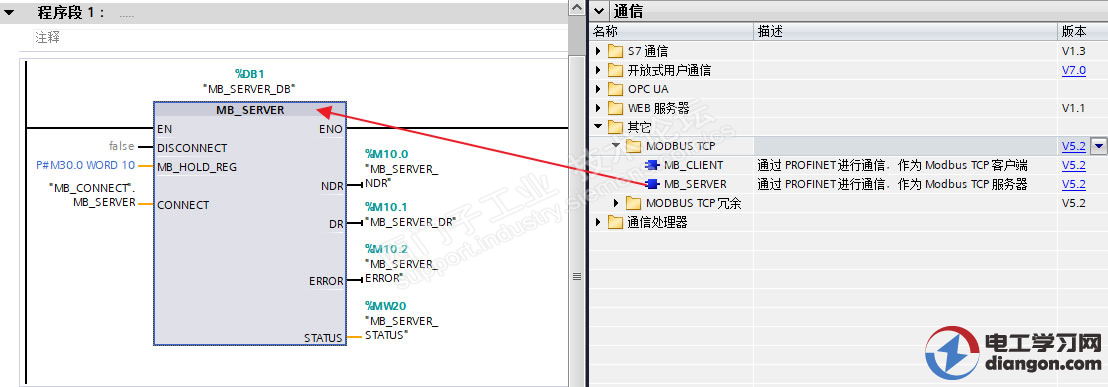

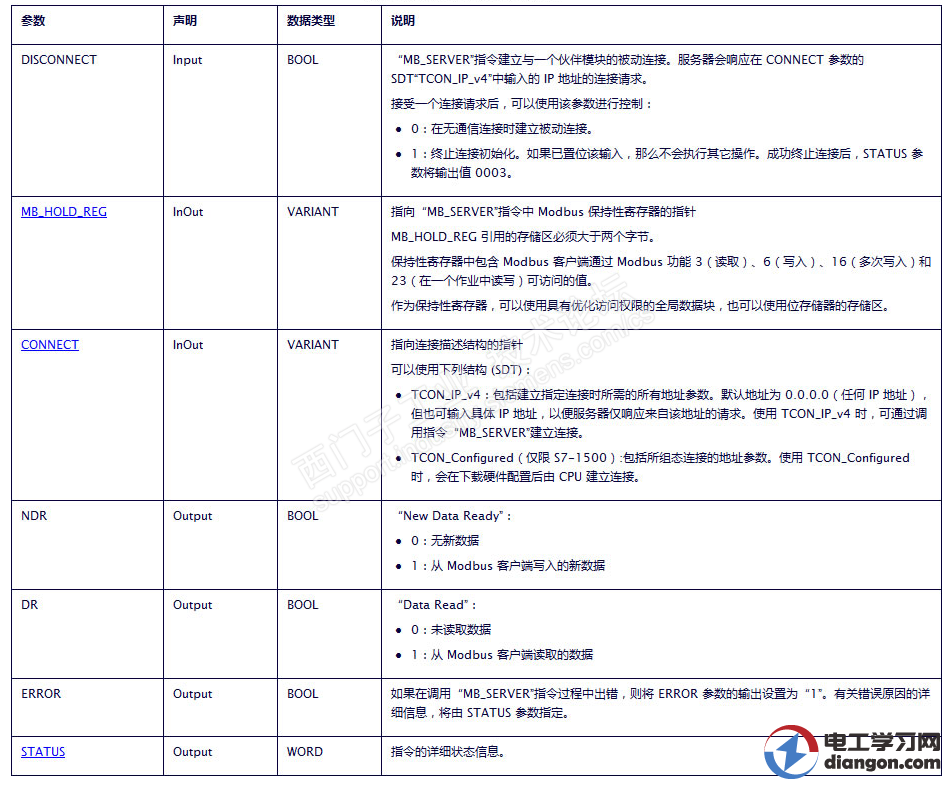

一、SIMATIC S7-1500 ModbusTCP 通信使用要求 从TIA Portal V12 SP1开始软件中增加了S7-1500的Modbus TCP块库（V3.0及以上版本），用于S7-1500与支持Modbus TCP的通信伙伴进行通信。S7-1500支持ModbusTCP指令的所有库版本，在用户程序中调用和参数化"MB_CLIENT"和"MB_SERVER"指令。 软件需求： TIA V16 Professional 硬件需求： CPU 1511-1 PN V2.8 二、Modbus TCP 通信程序 1、打开 TIA Portal V16软件，新建一个项目命名为 "ModbusTCP"，在项目中添加 CPU1511-1PN V2.8 及CP1543-1 V2.2，为CP1543-1以太网接口新建一个子网并设置 IP地址为 "192.168.0.3"。 2、在 CPU1511-1PN的 OB1组织块中添加Modbus TCP Server功能块 "MB_SERVER"，软件将提示会为该 FB块增加一个背景数据块，本例中为 DB1"MB_SERVER_DB"，如下图所示。接下来为指令块分配引脚，各引脚的具体含义如下图所示。

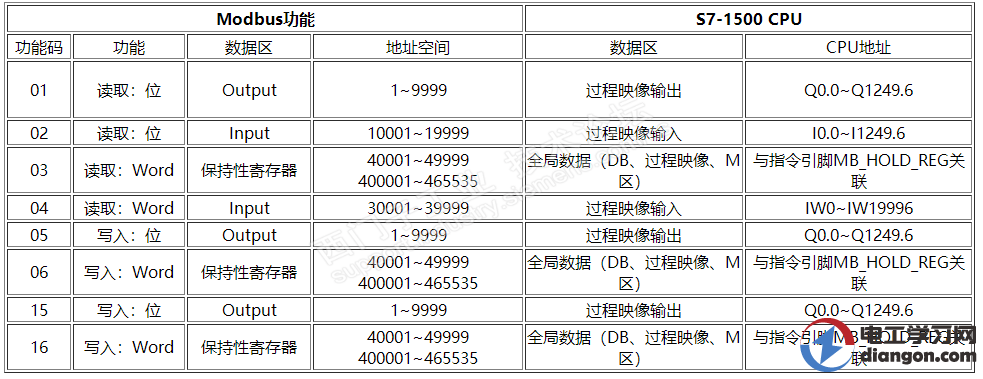

3、保持性寄存器存储区与"MB_SERVER"管脚参数"MB_HOLD_REG"进行映射，对于线圈、离散输入、输入寄存器等通过功能块均已经与 S7-1500的过程映像区进行了映射，其映射地址对应如下图所示。
4、使用上述指令实现CP1543-1为Modbus TCP的 Server与通信伙伴建立通信，通过表2可知CONNECT参数的设定有两种方式，下面分别介绍这两种方式如何创建CONNECT参数。 1）使用TCON_IP_v4结构创建连接参数。 添加一个全局数据块用于匹配功能块"MB_SERVER"的管脚"CONNECT"，本例中为数据块DB2（块名称：MB_CONNECT），打开该数据块，创建变量 "MB_Server"，手动在数据类型框中输入"TCON_IP_v4"，并将该变量关联到功能块"MB_SERVER"的管脚参数"CONNECT"上。 2）通过"网络视图"创建TCP连接后，再使用TCON_Configured结构创建连接参数。 在"网络视图"窗口，左上侧选择"连接"按钮，选择”TCP连接“，然后在CPU上点击鼠标"右键"并选择"添加新连接"。在"添加新连接"窗口中，"类型"选择为"TCP连接"，伙伴选择"未指定"，本地接口选择"CP1543-1，以太网接口_1[X1]"，分配本地连接ID，服务器为被动连接，点击 "添加"创建TCP 连接。 "TCP_连接_1"为建立的连接，选中该连接，在属性的"地址详细信息"中可以设置该TCP 连接的相关信息。 添加一个全局数据块用于匹配功能块"MB_SERVER"的管脚"CONNECT"，本例中为数据块DB2（块名称：MB_CONNECT），打开该数据块，创建变量 "MB_Server"，手动在数据类型框中输入"TCON_Configured"，并将该变量关联到功能块"MB_SERVER"的管脚参数"CONNECT"上。 |
