一句话说透电容滤波原理

作为电工要想看懂一些电路图，必须要对电路中元件的作用理解，只有掌握各元件的在电路中的作用才不会出现看电路时一脸茫然。

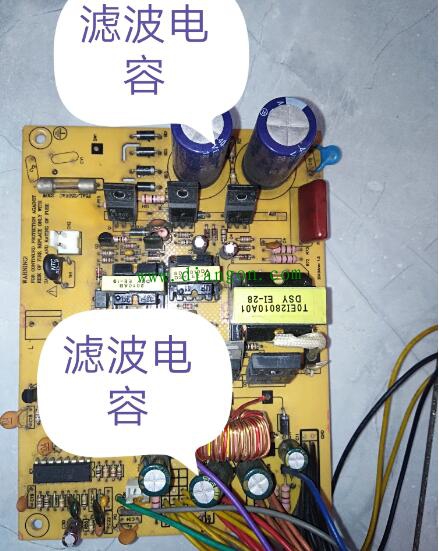

今天就来专门谈一下开关电源里的一个重要原件滤波电容，希望让有此爱好的同行对理解滤波电容在电路里作用能有所帮助。在此我重点说说开关电源的两处滤波电容，第一处是并联在整流桥后的大点电解电容，第二处是并联在负载两端的小一点电解电容，这两处滤波电路很简单，原理也相同，因为经过整流块整流后输出的脉动直流小脉动和一些交流成份，虽是直流，但就像含有杂质的玻璃，虽透明，却不纯净，要想用应必须进一步净化。

至于电容怎么实现滤波作用的，很多地方可以查到专业的解释，我就不重复了，我只想用最简单的白话，让大家都能懂，这里只要记住电容滤波的本质就是利用电容两端电压不能突变这一原理，至于为什么不能突变，大家可以把它想象成杯子里的水你再快也不能一下装满也不能一下清空，得有个过程，它工作原理就像国家建的粮食储备仓库，粮食充足时，储备起来一部分，粮食紧张时它又可以释放一部分，这样通过一储一放来达到平衡市场的目的！滤波电容在电路里就是这样使电流达到平稳的。

另外，电容滤波电路输出电压大小和脉动程度与电容的放电时间常数有密切关系，放电时间常数大，脉动就小，字面意思似乎不好理解，但结合储备粮仓放粮时间，就容易明白了，储存和释放时间越长，越利于市场的平稳，为了应付不同情况，粮仓也有大小之分，有国家储备，有地方储备，但作用相同，所以电路中的滤波电容也有大小高低之分！

其实，开关电源里滤波电容就是"平高补低"来消除直流电路中的脉动成份的，知道这点结合理论理解电容滤波就变得简单了。
