微信支付与PLC的另类连接：不同电压等级的三线制扫码开关信号，如何并入PL

如今，微信支付已遍地开花。在许多场合，我们的设备既要保留投币支付，同时也要升级到微信支付，二者并行对客户开放。

部分复杂点的收款设备原来便是通过以plc为核心的控制来完成对游客的付费服务的，比如各种自动售货机、自动取车机、自动售水机、自动烘干机等。如果是我们自己购买微信支付设备，为了方便升级系统，肯定会买与PLC输入端电源同等级的。现在某领导未经商议，直接买来了12V/DC的微信支付设备，要求并入原来的投币收款设备--自动烘干机。

问题来了：微信支付设备本身的电源电压等级与PLC输入端（一般为24V/DC）电压不一致，怎么办？

下面，我以12V/DC的微信支付设备（三线制）并入欧姆龙plc(具体型号：CP1H-XA40DR-A)输入端为例来讲解自己的处理过程。

先回顾失败的经历：

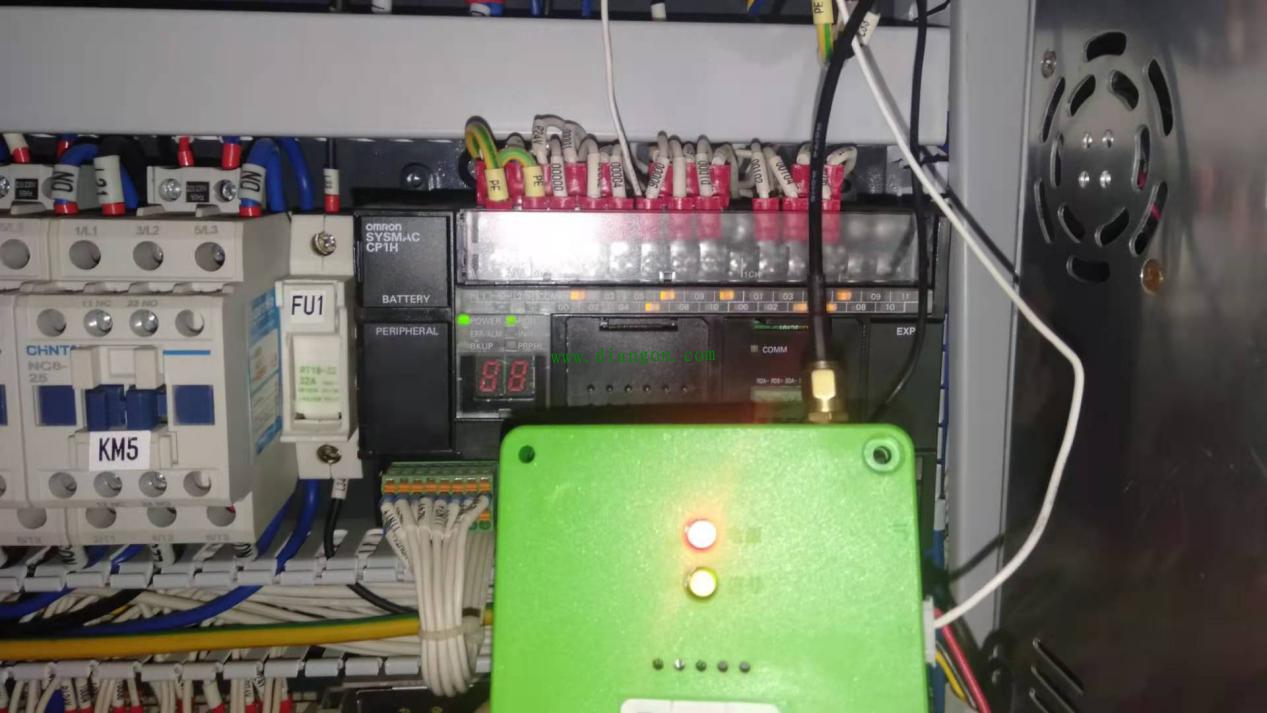

微信支付设备（上图中绿色的盒子）接入独立的12V/DC电源，开关量输出信号（上图白色线）接入PLC的一个备用输入点（I0.05），该PLC输入端的公共端COM已连接上的独立电源为24V/DC。我的设想是：只要微信支付设备信号输入到了PLC，那后面的就好办：通过修改程序，利用I0.05有信号输入作为触发启动程序的条件。

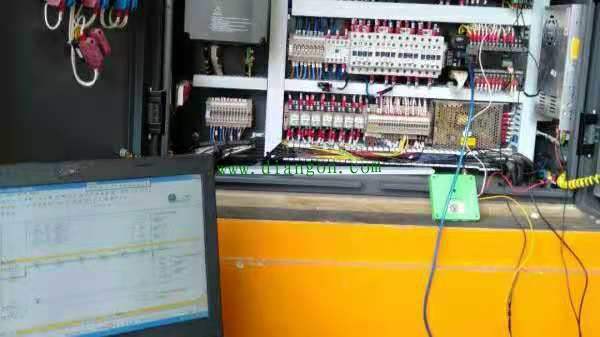

在硬件（线连接）和软件（程序修改）都做好后，手机扫码支付完成，但I0.05没有闪烁信号显示，设备也没有启动。为了排除信号太弱小或者过快而没被发现，特意观察电脑程序梯形图，梯形图里I0.05始终没有“绿”过。侥幸心理，终究没有成功！

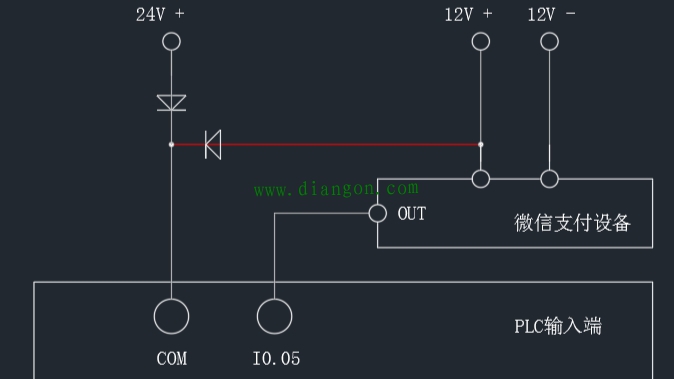

朋友与我讨论，分析失败的原因。我认为最大的问题是新加入的微信支付设备没有在PLC输入端电路中构成回路。我也不知如何办。这个时候，朋友说他有办法。该朋友的电子电路水平比我高，一下子就给出了方案：加两个二极管，把两个直流电源同时输入到PLC的输入端。示意图如下，其中最关键的就是图中的“红线”！

没有“红线”，怎么扫码都没有用----该微信支付设备的输出信号不入PLC。有了红线，电路中加两个二极管（防止两个不同等级直流电源并联），一扫码实验，成功了！

做出来后回头一看，不过如此。可是就这样的一个看似简单的东西，难倒了好多英雄汉！要知道，最初接到这个微信支付设备要并入原来的设备里的任务，好几个电工都不肯接手！我也是从失败中走出来的！
