接触器继电器这几个细节 很多老电工都没有注意

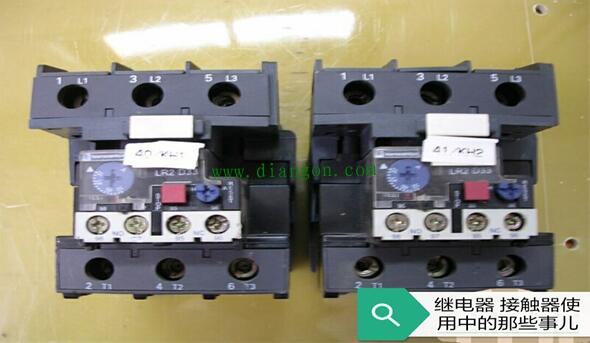

接触器、继电器做为电控系统当中的常住居民，想必各位电工同行都有所接触和了解。但接触过和更换过，同真正设计、选配之间还是有很大差距的！此番笔者便结合部分业界高手的相关经验，同大家共同交流一下这方面的内容。

一、正在消失的时间继电器

曾经在延时控制领域大放异彩，而被大书特书的各种时间继电器，那绝对是每名电工同仁必学的重要知识点。但当下随着CJX系列接触器、CJZ系列中间继电器等可外部加挂延时触点（分为断电延时、通电延时两大类）器件的出现，早前单独安装使用的时间继电器几乎已难觅踪影——大家耳熟能详的Y—△降压启动自动转换电路、单机延时正、反向循环运行电路等，几乎都是随动式外挂延时触点使用的范本。

目前而言，除了精确定时控制和长延时控制等特定场合，需要选用独立的时间继电器外，其它延时控制模式下，大家不妨多考虑一下，体积小巧、安装简便、价格低廉的外挂延时触点。

二、辅助触点扩展

电控系统中，均会使用接触器辅助触点、继电器触点完成自锁、互锁等控制功能操作，以及驱动相应声、光信号指示装置。可是单个接触器、继电器的（辅助）触点毕竟有限，一旦不够实际使用，进行扩展成为必然。通常情况下会采用两种方式完成此要求：一种是并接中间继电器，但成本和体积因素成为最大弊端；另一种则是如同上例一样，在选用适合的载体上挂载外挂式辅助触点。

此处需要指出的是固态继电器辅助触点相关事宜——众所周知，由电子元器件构成的固态继电器是没有辅助触点供使用的，为此广大同行多会采取在固态继电器受控端（相当于吸合线圈两端），并接小型直流继电器（通常是DC12V或DC24V）的方法解决。但这种方式需要格外防范，电磁式继电器断电释放瞬时产生的高压反向电动势对固态继电器受控端造成冲击损伤，为此多会在继电器线圈两端反并续流二极管（多用1N400X系列）。

三、控制回路电压等级

随着对于电气操作安全问题的日益重视，加之plc等电子类工控装置的普及，这就使得电控系统中接触器、继电器的线圈工作电压趋于多样性。目前传统电控系统内常采用三种电压等级，分别为：安全等级的AC36V；含有零线的三相四线网络当中的AC220V，以及纯动力线路的AC380V。

而在采用PLC、单片机等新兴电控装置的线路中，为了延长此类装置输出端相关器件的使用寿命，继而多采用小型化线圈工作电压为低压直流形式的组件，通常多见DC12V和DC24V两种。当然这部分电路中，固态继电器的出镜率极高。
