稳压二极管使用时的经验之谈

我们在使用稳压管时要注意以下几个方面，第一就是在电路中需要反接才能起到稳定电压的作用，也就是说稳压管的负极接电路中的高电位，正极接地电位，如果接反的话就会因电流过大而烧毁稳压管。第二点就是稳压二极管必须在电源电压高于它的稳压值时才能够稳压，说到这里我又想起了今天维修养生壶的事情，这个电路的故障就是由于电路中的阻容降压环节中的电容失效造成了稳压管的输入电压过低只有2.7V，因为稳压管1N4733的稳压值是5V，所以达不到它的稳压值，造成驱动不了电路板中的微控制芯片，造成了整个电路无法正常工作。第三点就是如果使用一个稳压管达不到稳压值时可以用多个稳压管串联使用，切记一定不要并联使用。

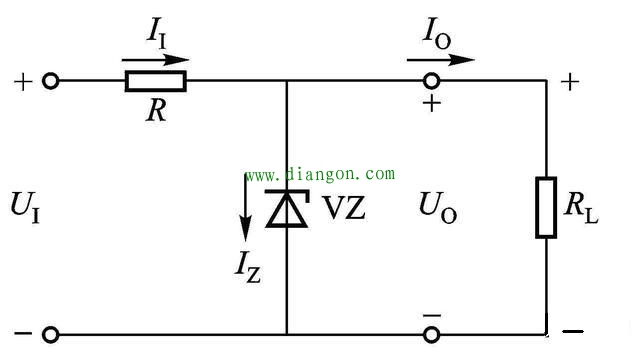

稳压二极管在使用时是反向并联在负载两端的，如果输入的电压没有超过其稳压值，它是不导通的，如果超过它的稳压值，它会击穿导通。一般来讲，输入的电压都是超过其稳压值的，在实际使用时，就需要通过电阻与其串联，去承担高于稳压值的这部分电压。

稳压二极管在参数选择时，首先需要确定稳压值，这个与负载电路有关，由于稳压二极管并不是每个电压值都有，并且稳压值会存在一定的离散性，所以在选择稳压值时，可以根据负载的情况选择接近的稳压值，比如5V的负载可以选择5.1V的稳压二极管。

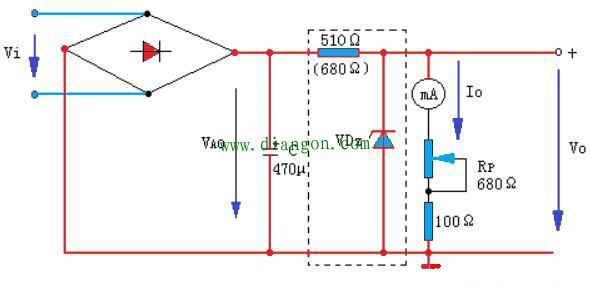

确定了稳压二极管的稳压值之后，需要确定分压电阻的阻值。在这里的电阻主要起到两个作用：一个是提供稳压二极管的工作电流，另一个是限制稳压二极管的最大电流。稳压二极管的电流低时，无法起到正常的稳压作用，过高会出现永久击穿。计算电阻的阻值，需要首先确定两个值，一个是输入的电压范围，另一个是负载电流的变化范围，还有另外的两个参数最小电流以及最大电流，这个可以在稳压二极管的技术手册中查到。

假设输入电压的范围为15V-18V，负载电流变化范围为5-15mA，输出稳压值为12V，稳压二极管的最小电流为0.25mA，最大电流为50mA。

根据公式计算：（18V-12V）/（50mA 5mA）
