使用可控硅三极管MOS管的单片机控制220V交流电通断电路图解
时间：2023-03-04作者：佚名
|

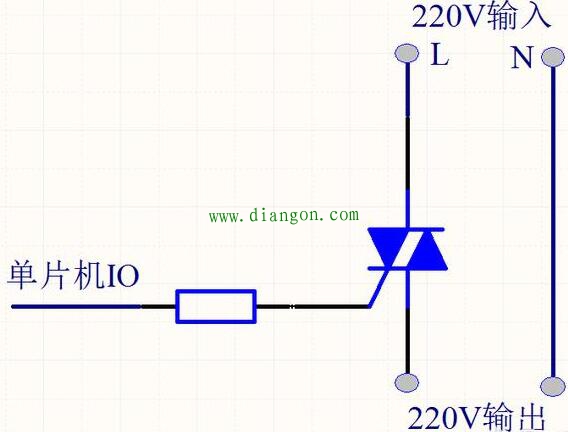

使用单片机控制220V交流电的通断，方法非常多。使用继电器是最方便的，但是继电器通断会有声音，很不好，而且继电器有次数限制，容易坏。题主也说明不用继电器，下面提供几种方法吧，供大家参考。 （1）使用双向可控硅，注意是交流电，使用双向可控硅而不是单向可控硅。
这种情况比较简单，但是电路可靠性不高，220V和单片机电源必须共地，电路故障很容易高压烧毁低压端的单片机。

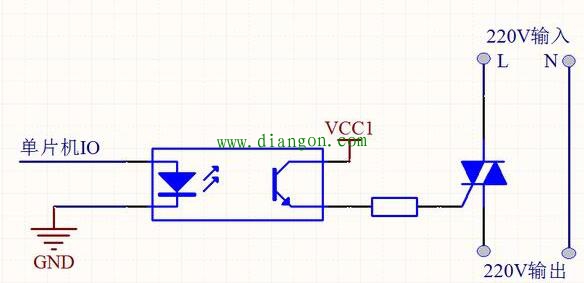

低压控制高压，最好做隔离，上图为使用光耦隔离的控制方式，也可以使用其它物理隔离芯片。 （2）使用三极管、MOS管的控制方式

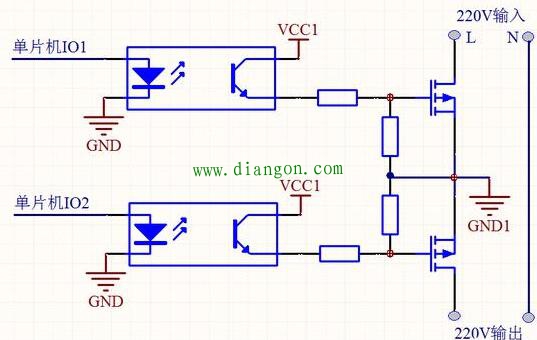

上图是使用MOS管作开关的电路原理图，因为是交流电，使用两个N沟道的MOS管背靠背连接，该图只是一部分示意图，真正的电路还有很多关键技术，比如采样交流电的极性、判断零点，实现过零开通、断开，以减少对设备的损耗。以及过流、短路保护，区分容性负载上电瞬间的波形与过流、短路波形的区别，防止误保护。使用三极管的原理也是类似的，由于篇幅的原因，就不为大家详细说明了，真正要详细分析几千字估计都不够。 |
