功率因数表实物接线图

三相功率因数表主要应用于低压交流三相电力系统之中，主要作功率因数测量之用，特别是在感应动力用电较多的场合，因为功率因数的高低直接关系着用电效率与能源消耗，不过本文讨论的是功率因数表本身的接线方法与它的应用无关。

图1所示为三相功率因数表表后接线柱情况及接线方法示意。

三相功率因数表表后接线柱

三个电压接线柱分别标有UA、UB、UC、两个电流接线柱务标有IA，意思是功率因数表所取电流应与左边电压接线柱所接电压同相。并且与负荷电流同方向的电流互感器二次电流应以标有*号的接线柱流入，从另一个接线柱流出。左边电压接线柱也标有*号，也是说明此电压应与电流同相。下面通过一个实例来具体介绍一下功率因数表的正确接线方法。

图2是一个低压母线示意简图。准备在电容柜上安装一只三相功率因数表，由于安装位置有限，为功率因数表取电流的电流互感器安装在中相。

由于电流互感器安装在中相（绿相），则电压接线柱左边那个应接绿色相电压。然后以绿色相为UA，用相序表测定黄、绿、红三相电压的相序，结果是绿一黄一红为正相序。图2中括号所标的UA、UB、UC即为相序表测定的结果．则在中间的电压接线柱应接黄相电压．右边的电压接线应接红色相电压。电压线接好后，

低压母线示意简图

再看电流线怎样连接，由于电流互感器的极性标注法是减极性的，即一次电流从L1端流人互感器，则互感器的二次电流从K1端流出，所以就应把电流互感器的K1端与功率因数表的标有*号的电流接线往相连，K2端与另一电流接线柱相连。这样就相当于负荷电流流入了标有*号的电流接线柱（如图2中箭头方向所示）。

虽然功率因数表装在电容柜上，但它反映的是低压总母线上的功率因数，故电流互感器应安装在总母线上。

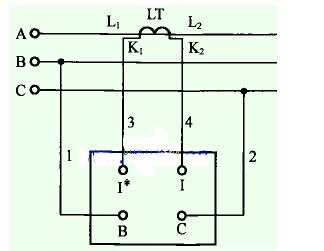

如上图，仪表背面标有“B、C”字母的接线端子接三相电源的B、C相，电流回路的接线方法与三相功率因数表相同，即标有“I*”的接线端子接K1，标有“I”的接线端于接K2。

另外，功率因数表在具体的应用上又分为三相功率因数表和单相功率因数表，这其中的区别又有哪些呢？

单相功率因数表可用来测量单相电路的功率因数，还可用来测量中点可引出的对称三相电路的功率因数，这时电表的电压回路应接到相电压上。当对称三相电路的中性点不可及时，可采用三相功率因数表进行测量。使用三相功率因数表时要特别注意，除应按说明书规定接线之外，还应当注意相序关系，不能接错。
