为什么很多单片机的工作电压是5v？
时间：2023-03-04作者：佚名
|
因为大多数芯片都是5V的TTL电平，要做到电平兼容，电平匹配，避免要电平转换操作，所有很多单片机的工作电压都是5V。早期(196x)的晶体管电路（TTL)单管的压降是0.7v。 一个电路里经常有多个晶体管串联。 比如4管串联，电源至少保证0.7x4=2.8v才能保证电路正常工作。 所以最早有3v 5v等标准。 后来LM7805(197x)电源IC出来以后，5V成了事实标准。 TTL指的是TTL电平，0~5V之间，小于0.2V输出低电平，高于3.4V输出高电平。全称Transistor-Transistor Logic,即BJT-BJT逻辑门电路，是数字电子技术中常用的一种逻辑门电路，应用较早，技术已比较成熟。TTL主要有BJT（Bipolar Junction Transistor 即双极结型晶体管，晶体三极管）和电阻构成，具有速度快的特点。最早的TTL门电路是74系列，后来出现了74H系列，74L系列，74LS,74AS,74ALS等系列。但是由于TTL功耗大等缺点，正逐渐被CMOS电路取代。TTL输出高电平>2.4V，输出低电平<0.4V。在室温下，一般输出高电平是3.5V，输出低电平是0.2V。最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。 为什么很多都是5V，而且有大量电源芯片支持的也是5V。 电压浮动为5%，而电压标准，在A/D当中使用，标准应该是5.12V。

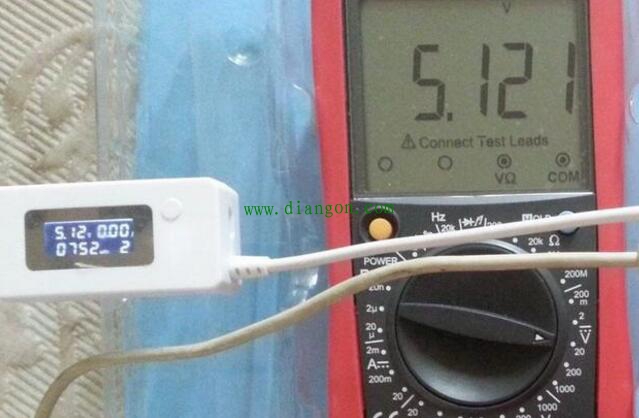

因为512 是2的N次方，这样A/D 的每一个字都是一个整数，当作为无符号计算的时候，更简单，但是没见到哪个成品用这个电压的，大部分都是5V，为什么不用呢？ 因为做5.12的标准电压成本会成倍增长。5V与5.12V精度差别在百倍，小数点后0.12V，基本很难做到高精度标准电压，市场通用电压为5V，上浮一定百分比。 2008年11月发布的STC12系列单片机数据手册中，STC12C系列的单片机电压范围是3.3~5.5V；STC12L系列的单片机电压范围是2.2~3.6V。如果选择STC12C系列的单片机，只要单片机的工作频率不是太高，使用3.7V供电是没有任何顾虑的，官方声称单片机的抗干扰能力可以达到4000V，但实际应用说法不一。
1、大多数单片机都是 TTL 电平，各自的高低电平定义不一样； 2、当电源电压为5V时：51，avr单片机是5V； 3、当电源电压为3.3V时：51，avr单片机高电平是3.3v； 4、arm 如lpc2138，电源电压只能为3.3v，io输出高电平为3.3V；但io口可承受5V电压 现在单片机工作电压主要有两种：一种工作在3.3V 一种工作在5V。 |
