装设四极隔离开关需要注意事项

装设四极隔离开关需要注意以下若干问题：
①TN-C接地系统中不允许装设四极隔离开关。虽然采用四极开关切断中性线可保证电气维修安全，但TN-C系统的PEN线内包含PE线，而PE线是严禁切断的，因此TN-C系统内不允许装用四极开关。
②TN-C-S接地系统和TN-S接地系统中可不必装设四极隔离开关。IEC标准和我国电气规范都规定了在建筑物内设置总等电位联结的要求，一些未做总等电位联结的老建筑物因金属结构、管道等互相之间的自然接触，也具有一定的等电位联结作用。由于这一作用，TN-C-S系统和TN-S系统可不必为电气维修安全装用四极开关。
③TT接地系统需要在低压配电柜进线处装设四极隔离开关。在TT系统内，即使建筑物内设置有总等电位联结，也需为电气维修安全装用四极开关。
因为TT系统内的中性线和总等电位联结系统是不相连通的，所以TT系统中的电源中性线带有一定的电压，设此电压为Ub。如图1所示。当TT系统电源接入低压配电柜后，低压配电柜的外壳接入总等电位联结系统，并且总等电位联结的电压为地电位即0V。www.gdzrlj.com可见，低压配电柜的外壳被良好接地。

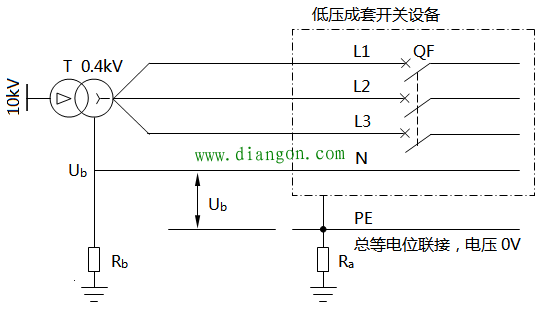

图1 TT系统N线上的电压Ub
我们看图2。当TT系统发生单相接地故障后，接地电流Id流过变压器中性点接地极电阻Rb，于是在Rb上产生了较高的电压Ub并使得N线电压上升，有可能对人身产生伤害作用。

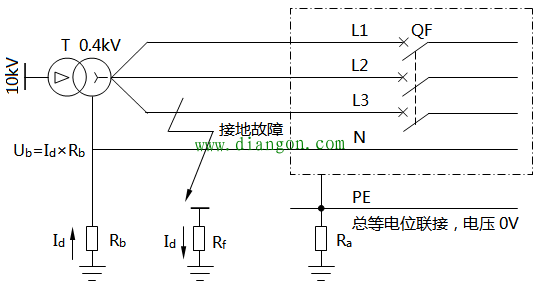

图2 TT系统N线上的电压Ub
为此TT系统应在低压配电柜的电源进线处装设四极开关，即图1和图2中的QF采用四极抽出式断路器，或者在断路器前加装四极隔离开关。
