交流接触器的基本技术参数
时间：2023-03-04来源：佚名
|

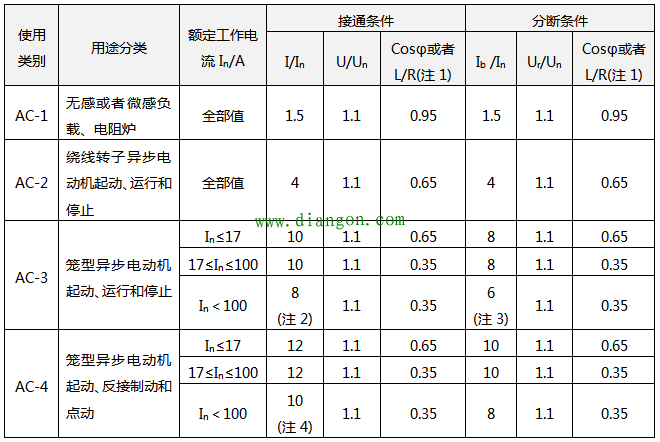

1、交流接触器额定电压 交流接触器的额定电压指交流接触器主触点的额定工作电压，应当等于负载的额定工作电压。交流接触器一般有若干个额定电压值，在技术说明书中会同时列出相应的额定电流或控制功率。 通常最大工作电压即为额定电压，例如220-230V，230-240V，380-400V 和400-415V等。 2、额定电流 接触器的额定电流指交流接触器主触点的额定电流值。常用的额定电流等级为9A、12A、16A、26A、30A、40A、50A、63A、75A、95A；110A、145A、150A、175A、210A、260A；300A、375A、550A、1000A、1350A、1650A和2000A等。 3、接触器的接通和分断能力 接触器的接通和分断能力包括最大接通电流和最大分断电流两个指标。 最大接通电流是指触点闭合且不会造成触点熔焊的最大电流值，最大分断电流是指触点断开时能可靠地灭弧的最大电流。 一般通断能力是额定电流的5-10倍。通断能力与电压等级有关，电压等级越高则通断能力越小。 例如在AC-2、AC-3和AC-4下工作的交流接触器应当能满足AC-3类最大额定工作电流8倍的过电流。630A及以下的接触器承载时间是10s，630A以上的接触器承载时间会略微缩短。交流接触器的使用类别和通断条件见表。 表1 交流接触器的使用类别和通断条件  注1、表1中，I为接通电流；In为额定电流；Ib为分断电流；U为接通前电压；Un为额定电压；Ur为恢复电压。 注2、AC-1：cosΦ的误差为±0.05，L/R的误差为±15%； 注3、AC-2：I或者Ib的最小值为1000A； 注4、AC-3：Ib的最小值为800A； 注5、AC-4：I的最小值为1200A。 4、动作值 接触器的动作值分为吸合电压和释放电压。 吸合电压是指在接触器吸合前缓慢地增加线圈电压使交流接触器吸合的最小电压；释放电压是指缓慢地降低线圈电压使交流接触器释放的最大电压。一般规定：吸合电压不得低于线圈额定电压值的85%，释放电压则不高于线圈额定电压值的70%。 5、操作频率 接触器的操作频率指每小时允许操作次数的最大值。 每小时允许操作次数可分为：1次/h、3次/h、12次/h、30次/h、120次/h、300次/h、600次/h，1200次/h和3000次/h。操作频率影响到交流接触器的电寿命，还影响到交流接触器线圈的温升。 6、工作制 接触器有四种工作制，分别是8h工作制、不间断工作制，断续周期工作制和短时工作制。 8h工作制是接触器的基本工作制，约定发热电流参数就是按8h工作制确定的；不间断工作制较8h工作制严酷得多，接触器的触头容易出现氧化而线圈容易出现过热。在不间断工作制下，接触器需要降容使用；断续周期工作制的负载率则分别为标准值的15%、25%、40%和60%；短时工作制下触头的通电时间标准值分别为10min、30min、60min和90min等四种。 7、使用类别 接触器有四种标准使用类别，分别是AC-1、AC-2、AC-3和AC-4。其中AC-3用于电动机的直接起动和运行，AC-4则是电动机的可逆起动、反接制动和电动。 8、机械寿命和电寿命 接触器的机械寿命是指在正常维护和更换机械零件之前所能承受的无载循环操作次数，接触器的电寿命是指在标准使用状态下，无需修理或者更换零件的带载操作次数。 在无其他规定的条件下，接触器AC-3使用类别的电寿命次数应当不少于相应机械寿命次数的1/20。 |
