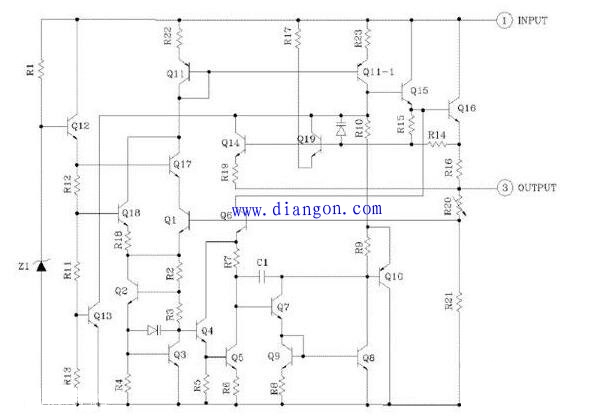

7805内部电路原理图

从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。如对于78**正压系列，①脚高电位，②脚接地，③脚为输出位;而对于79**负压系列，①脚接地，②脚接负电压，③脚为输出位。如附图所示。此外，还应注意，散热片总是和最低电位的第②脚相连。这样在78**系列中，散热片和②脚(地)连接，而在79**系列中，散热片却和②脚(输入端)连接。

7805三端稳压IC内部电路具有过压保护、过流保护、过热保护功能，这使它的性能很稳定。能够实现1A以上的输出电流。器件具有良好的温度系数，因此产品的应用范围很广泛。可以运用本地调节来消除噪声影响，解决了与单点调节相关的分散问题，输出电压误差精度分为±3%和±5%。
